Bei dieser Methode wird die Kurve um die Achse gedreht, sodass sie vor dem Elementursprung platziert wird. Die Tangente wird an einem Punkt, der sich am nächsten am Elementursprung befindet, auf die Elementebene X-Y projiziert, um die Material-Ausrichtung zu berechnen.
Der Ausrichtungsvektor auf einer Fläche kann um eine Mittelachse gedreht werden.
Diese Methode eignet sich für spiralförmige Stränge von Fasern auf zylindrischen Bauteilen.

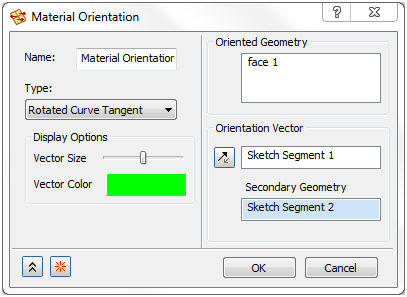

Das folgende Beispiel veranschaulicht die Verwendung der Funktionen.

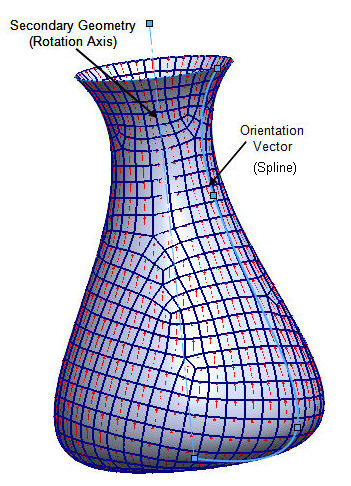

Wie in der Abbildung oben gezeigt, verfügt die äußere Oberfläche über Fasern, die dem Ausrichtungsvektor, einer 3D-Spline-Kurve, folgen.
Da diese Ausrichtung um die gesamte äußere Oberfläche verläuft, definiert die Mittelachse die Drehung dieses Typs der Faserausrichtung.
Wenn die rotierende Spline-Kurve durch den Schwerpunkt jedes Elements verläuft, wird die Ausrichtung tangential zur Spline-Kurve an diesem Punkt dem Element zugewiesen.
