So kennzeichnen Sie ein Modell farblich auf Basis von Eigenschaftswerten

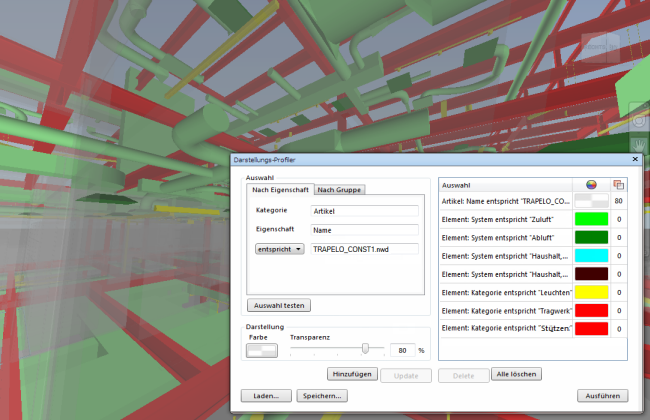

- Öffnen Sie das Dialogfeld Darstellungsprofil.
- Klicken Sie im Bereich Auswahl auf die Registerkarte Nach Eigenschaft.
- Konfigurieren Sie die Objektauswahlkriterien für Ihre Auswahl mithilfe der vorhandenen Fenster.
- Klicken Sie auf Auswahl testen. Alle Objekte, die die Kriterien erfüllen, werden in der Szenenansicht ausgewählt.
- Wenn Sie mit den Ergebnissen zufrieden sind, konfigurieren Sie im Bereich Darstellung die Farb- und Transparenzüberschreibungen für Ihre Auswahl.
- Klicken Sie auf Hinzufügen. Die Auswahl wird nun der Liste Auswahl hinzugefügt.
- Wiederholen Sie die Schritte 3 bis 6, bis Sie alle erforderlichen Auswahlen hinzugefügt haben. Denken Sie daran, dass die Reihenfolge der Auswahlen in der Liste wichtig ist. Tipp: Wenn Sie die erste Auswahl verwenden, um die Farbe des gesamten Modells durch Grau mit einer Transparenz von 80 % zu ersetzen, sind andere Farbüberschreibungen deutlicher sichtbar.
- Klicken Sie auf Ausführen. Die Objekte im Modell sind jetzt farblich gekennzeichnet.
