Mithilfe der Messwerkzeuge können Sie lineare sowie Winkel- und Flächenmessungen vornehmen und automatisch den kürzesten Abstand zwischen zwei ausgewählten Objekten ermitteln.

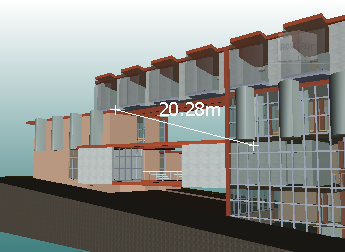

Die Endpunkte der Standardmesslinien werden in der Szenenansicht als kleine Kreuzsymbole und alle gemessenen Linien durch einfache Linien zwischen den erfassten Punkten dargestellt.

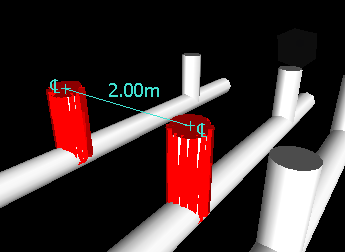

Von Mittellinien gefangene Messlinien-Endpunkte werden durch ein Kreuz mit einer zusätzlichen Markierung (CL) dargestellt.
Die Farbe und Stärke der Messlinien können geändert werden, und die Anzeige der Bemaßungsbeschriftung in der Szenenansicht kann ein- und ausgeschaltet werden.
Bemaßungsbeschriftung
Bei abstandsbasierten Messungen erscheint die Bemaßungsbeschriftung an jedem einzelnen Liniensegment. Bei addierten Messungen zeigt sie den Gesamtwert an und erscheint am letzten Liniensegment. Der Text wird in Bezug zum Mittelpunkt der Linie angezeigt.
Bei Winkelmessungen enthält der Winkel eine Bogenangabe, wobei die Textmitte auf der unsichtbaren Linie liegt, die den Winkel zweiteilt. Wenn ein Winkel zu spitz ausfällt, erscheint die Beschriftung außerhalb. Die Beschriftung ist fix und bleibt auch bei der Vergrößerung bzw. Verkleinerung der Darstellung immer gleich groß, es sei denn, die Messlinien werden auf dem Bildschirm zu kurz dargestellt, um dem Bogen Platz zu bieten. In diesem Fall wird die Beschriftung angepasst.
Im Optioneneditor können Sie die Anzeige der Bemaßungsbeschriftungen aktivieren und deaktivieren.
Bei Flächenmessungen wird die Bemaßungsbeschriftung in der Mitte der betreffenden Fläche positioniert.
Umwandlungen von Messungen in Redlining
Messungen können in Redlining umgewandelt werden. Die Messung selbst wird dabei entfernt, und das Redlining übernimmt die für das Redlining eingestellte Farbe und Linienstärke.
