So passen Sie Eigenschaften im Knoten TakeoffObjectMap an
Erstellen Sie eine Backup-Kopie der Eigenschaftszuordnungsdatei, die Sie anpassen möchten. Dies ist wahrscheinlich die Datei: C:\Programme\Autodesk\Navisworks Manage 2015\Quantification\TakeoffPropertyMap.xml oder eine XML-Eigenschaftszuordnungsdatei Ihrer Wahl für Autodesk Navisworks 2014 oder 2015. Auf diese Weise können Sie falls erforderlich die ursprüngliche Datei wiederherstellen.
Öffnen Sie Ihr Modell in Navisworks.
Klicken Sie auf Registerkarte Start Gruppe Auswählen und suchen Elemente suchen .
Klicken Sie im linken Navigationsbereich auf Ihr Modell (statt auf einzelne Objekte).
Wählen Sie in der Spalte Kategorie in der Dropdown-Liste die Option Element aus.
Wählen Sie in der Spalte Eigenschaft in der Dropdown-Liste die Option Kategorie aus.
Wählen Sie in der Spalte Bedingung in der Dropdown-Liste die Option = aus.
Wählen Sie in der Spalte Wert in der Dropdown-Liste die Option Mauern aus.
Klicken Sie auf Exportieren, und speichern Sie die XML-Datei lokal.

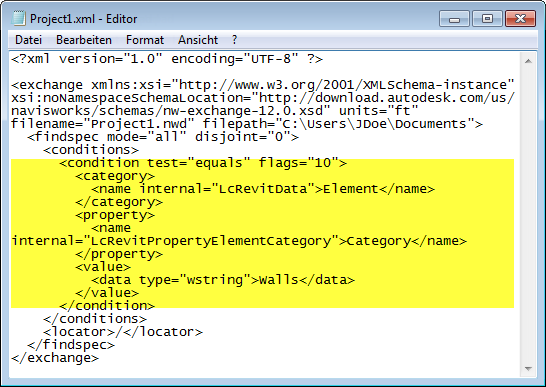

Klicken Sie mit der rechten Maustaste auf die XML-Datei In Notepad oder einem ähnlichen Texteditor öffnen. Die XML-Datei sieht in etwa wie folgt aus:
Kopieren Sie in der XML-Datei die Codezeilen, die dem oben gelb formatierten Bedingungsknoten entsprechen.
Öffnen Sie die Eigenschaftszuordnungsdatei hier: C:\Programme\Autodesk\Navisworks Manage 2015\Quantification\takeoff_maps\TakeoffPropertyMap.xml (oder wählen Sie die gewünschte Dateizuordnungsvorlage aus). Fügen Sie den kopierten Text in der Eigenschaftszuordnungsdatei ein (suchen und ersetzen Sie den vorhandenen Bedingungsknoten, falls er in der Datei angegeben ist).
Suchen Sie in der Eigenschaftszuordnungsdatei die Codezeile <TakeoffObjectMap name= "Wand-Zuordnung" > und ändern Sie den Text Wand-Zuordnung in den für TakeoffObjectMap gewünschten Namen.
Speichern Sie die XML-Datei unter dem Dateipfad: C:\Programme\Autodesk\Navisworks Manage 2015\Quantification\... Wenn Sie Quantifizierung in Navisworks schließen und erneut öffnen, werden Ihre benutzerdefinierten Eigenschaften automatisch übernommen.
