Report Creator-Dateien

Die Berichtserstellung erzeugt zwei Arten von Dateien, Berichtskonfigurationsdateien und Berichte.

• Die Berichtserstellung erzeugt zwei Arten von Dateien, Berichtskonfigurationsdateien und Berichte.Berichtskonfigurationsdateien - Vorgabemäßig werden Berichtskonfigurationsdateien lokal gespeichert. Sie können jedoch das Dialogfeld Einstellungen verwenden, um einen benutzerdefinierten Pfad zu erstellen. Beispielsweise können Sie die Dateien auf einem Netzlaufwerk speichern, damit das Projektteam darauf zugreifen kann. Die Standardeinstellungen lauten wie folgt:
  • Vista und Windows 7 – C:\ProgramData\Autodesk\AutoCAD Plant 3D 2012\R18.2\deu\ReportCreator\ReportFiles
  • Windows XP - C:\Dokumente und Einstellungen\Alle Benutzer\Anwendungsdaten\Autodesk\AutoCAD Plant 3D 2012\R18.2\deu\ReportCreator\ReportFiles
  Die im Lieferumfang des Produkts enthaltenen Konfigurationsdateien lauten wie folgt:
  • 3D Parts.rcf

    Erzeugt eine Plant 3D-Stückliste. Weitere Informationen finden Sie im unten aufgeführten Beispielbericht.

  • Drawinglist.rcf

    Erzeugt eine detaillierte P&ID-Projektzeichnungsliste.

  • Equipmentlist Extended.rcf

    Erzeugt eine detaillierte P&ID-Apparateliste. Die Spalten enthalten Tag, Hersteller, Lieferant, Kommentar und technische Daten 1 bis 4.

  • Equipmentlist.rcf

    Erzeugt eine weniger detaillierte P&ID-Apparateliste. Die Spalten enthalten Tag, Hersteller, Modellnummer, Lieferant, Konstruktionsmaterial und Gewicht.

  • Instrumentationlist.rcf

    Erzeugt eine P&ID-Instrumentierungsliste. Die Spalten enthalten Tag, Hersteller, Modellnummer, Lieferant und Position.

  • Linelist.rcf

    Erzeugt eine P&ID-Linienliste. Die Spalten enthalten Tag, Von, Bis, OP-Druck, OP-Temperatur, Isolierungscode und Isolierungsstärke.

  • Pump Spec Sheet.rcf

    Erzeugt ein P&ID-Rohrklassenblatt. Weitere Informationen finden Sie im unten aufgeführten Beispielbericht.

  • Valvelist.rcf

    Erzeugt eine P&ID-Ventilliste. Die Spalten enthalten Tag, Nennweite, Rohrklasse, Hersteller, Modellnummer, Lieferant und Beschreibung.

• Berichte - Vorgabemäßig werden die Berichte im Projektordner gespeichert. Die Konfigurationsdatei legt das Ausgabeformat fest; ein Konstrukteur kann diese Einstellung jedoch nach Bedarf überschreiben.

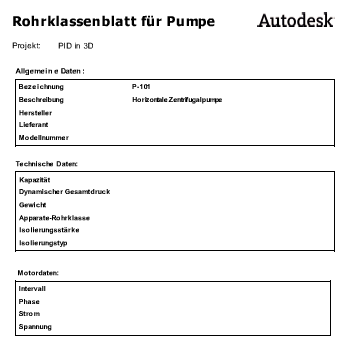

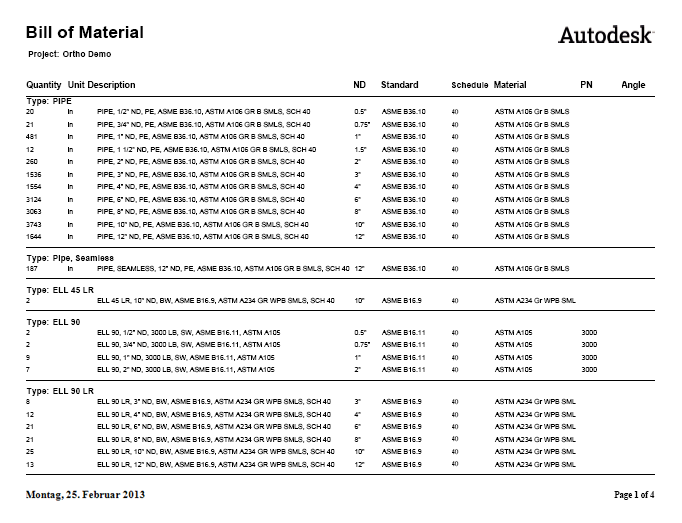

  Im Folgenden sind zwei Beispielberichte aufgeführt. Der erste ist ein Bericht für 3D-Bauteile (Britisch) und der zweite ein P&D-Rohrklassenblatt. Beide Berichte liegen im PDF-Format vor.
