Verwenden Sie den Mechanismus mit der 1-zu-1-Schnittzuordnung zwischen der Revit-Familie und der Advance Steel-Tabelle und zwischen dem Revit-Profiltyp und dem Advance Steel-Profilnamen, um präzisere und einheitlichere Ergebnisse zu erhalten.
Die Revit-Erweiterung Advance Steel 2016 verwendet ein neues Zuordnungssystem. Bei diesem neuen Mechanismus wird eine 1-zu-1-Zuordnung zwischen der Revit-Familie und der Advance Steel-Tabelle sowie zwischen dem Revit-Profiltyp und dem Advance Steel SectionName verwendet.
Revit 2016 beinhaltet anhand der neuesten Standards neu erstellte Familien für folgende Länder:
- US (AISC 14.1)
- US Metrisch (AISC 14.1)
- Kanada (CISC Shapes)
- UK (British Standard)
Der Name in Klammern steht für den Namen des Ordners, in dem die neuen Familien im jeweiligen Landesordner gespeichert sind. Die Familien finden Sie in den Ordnern Skelettbau und Tragwerksstützen für jedes der erwähnten Länder.
Diese Familien enthalten zwei neu erstellte Parameter:
-
Familiennamenschlüssel
-
Schnittnamenschlüssel

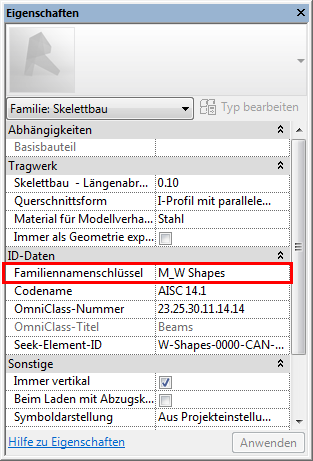

Der Parameter Familiennamenschlüssel wird 1 zu 1 dem Tabellennamen in Advance Steel zugeordnet. Dieser Parameter wird in der Familie gespeichert.

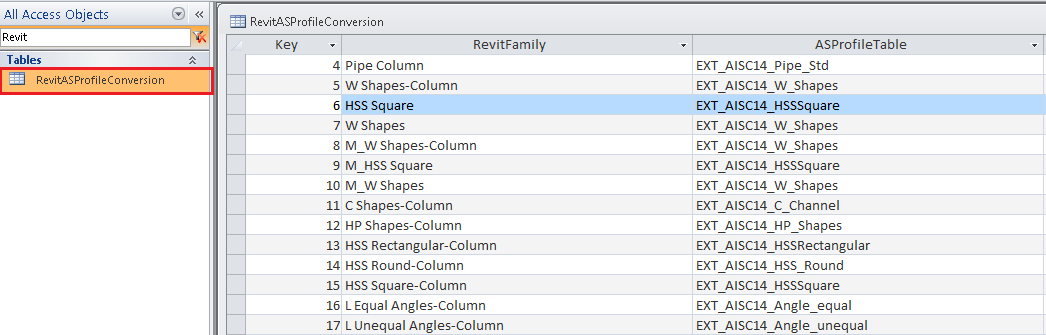

In AstorProfiles2016.mdb gibt es auch eine neue Tabelle mit dem Namen RevitASProfileConversion . In dieser Tabelle wird die Zuordnung zwischen dem Revit-Familiennamenschlüssel und der Advance Steel-Profiltabelle gespeichert.

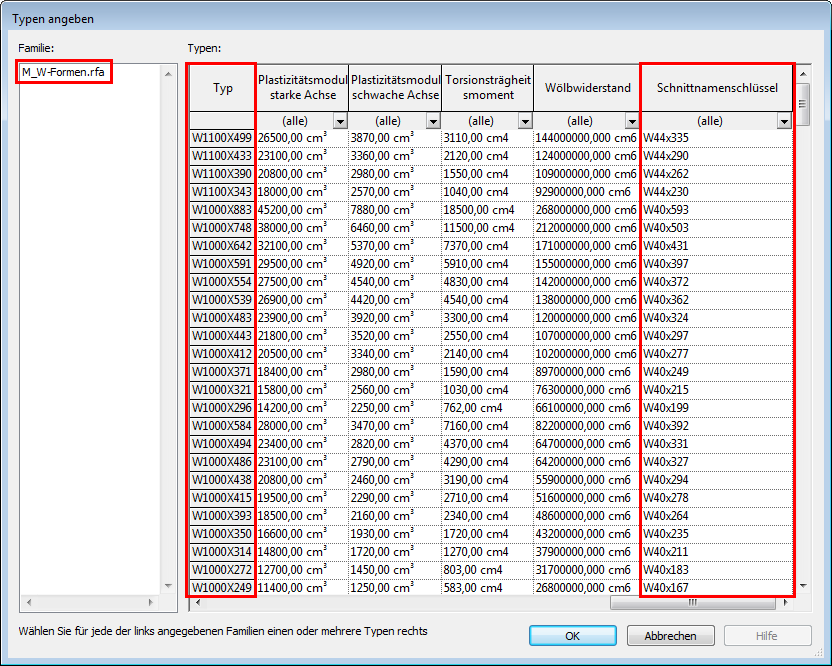

Der Schlüsselparameter Schnittname wird 1 zu 1 dem Wert SectionName eines Profils in Advance Steel zugeordnet. Dieser Parameter wird in der Familie gespeichert.

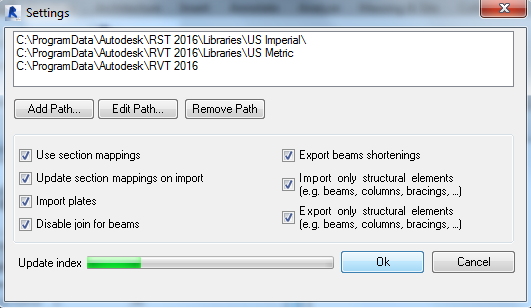

Die Erweiterung extrahiert (FamilyNameKey, RFAFilePath, RFAFileDate) aus allen Revit-Familien von einem angegebenen Pfad und erstellt dann eine XML-Datei, die später beim Import verwendet wird.
- Die Indexdatei wird beim erstmaligen Starten der Erweiterung erstellt.
- Wenn Sie einen neuen Pfad hinzufügen, werden alle Familien von dem Pfad indiziert. Zu Ihrer Information wird ein Fortschrittsbalken angezeigt.
- Wenn Sie einen Pfad entfernen, wird der Index aktualisiert.
Der alte Mechanismus, bei dem drei Tabellen (GTC_Profile_Conversion, Profile_Exports_Conversion, Profile_Rotation) von GTCMapping2016.mdb verwendet werden, ist noch vorhanden und wird als sekundäre Option verwendet, wenn ein Profil mit der neuen Option nicht zugeordnet werden kann.
