Belegungspläne

Diese Bauteillisten enthalten Informationen über die Annahmen, die bei unterschiedlichen Gebäudetypen während der Energieanalyse für die Belegung zugrunde gelegt werden.

Diesen Annahmen liegen ASHRAE-Normen zugrunde. Die Belegungspläne des jeweiligen Gebäudetyps sind ihrerseits Grundlage für die anderen Betriebspläne für den Gebäudetyp (z. B. Beleuchtung und Lüftung).

Die folgenden Tabellen zeigen stündliche Werte für eine Zeitspanne von 24 Stunden für jeden Belegungsplan, beginnend bei Mitternacht (0 bis 24 auf der x-Achse). Diese Werte (0 bis 1 auf der y-Achse) sind Bruchmultiplikatoren.

Beispiel: Angenommen, die Belegungsdichte eines Gebäudes beträgt 100 Personen.

In diesem Fall steht der Wert 1 im Plan für die Annahme, dass sich zur betreffenden Uhrzeit 100 Personen im Gebäude aufhalten.
Beim Wert 0 wird davon ausgegangen, dass sich zur betreffenden Uhrzeit niemand im Gebäude aufhält.
Der Wert 0,1 bedeutet, dass sich laut Plan 100 * 0,1 = 10 Personen zu dieser Uhrzeit im Gebäude aufhalten.

Belegung - Versammlung

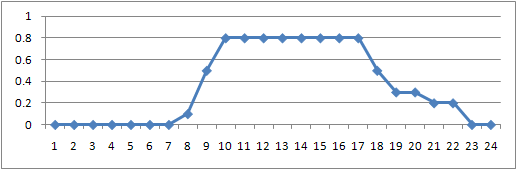

Versammlung - Belegungsplan Werktag

Versammlung - Belegungsplan Samstag

Versammlung - Belegungsplan Sonntag

Belegung - Gesundheitswesen

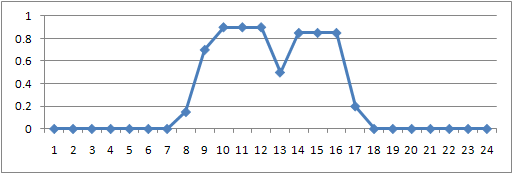

Gesundheitswesen - Belegungsplan Werktag

Gesundheitswesen - Belegungsplan Samstag

Gesundheitswesen - Belegungsplan Sonntag

Belegung - Hotel/Motel

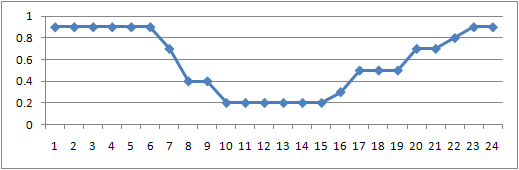

Hotel/Motel - Belegungsplan Werktag

Hotel/Motel - Belegungsplan Samstag

Hotel/Motel - Belegungsplan Sonntag

Belegung - Büro

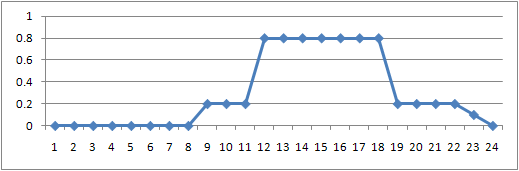

Büro - Belegungsplan Werktag

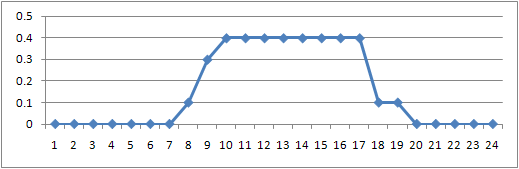

Büro - Belegungsplan Samstag

Büro - Belegungsplan Sonntag

Belegung - Wohngebäude

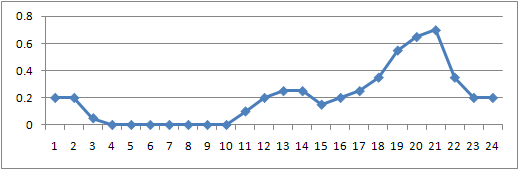

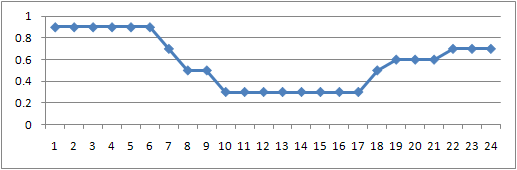

Wohngebäude - Belegungsplan Werktag

Wohngebäude - Belegungsplan Samstag

Wohngebäude - Belegungsplan Sonntag

Belegung - Restaurant

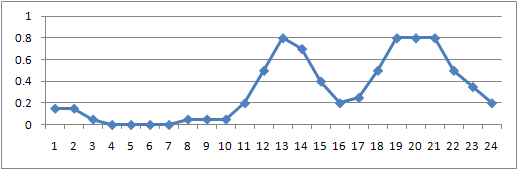

Restaurant - Belegungsplan Werktag

Restaurant - Belegungsplan Samstag

Restaurant - Belegungsplan Sonntag

Belegung - Einzelhandel

Einzelhandel - Belegungsplan Werktag

Einzelhandel - Belegungsplan Samstag

Einzelhandel - Belegungsplan Sonntag

Belegung - Schule

Die folgenden Belegungspläne gelten für Grund- und Sekundarschulen (Kindergarten bis Klasse 12) während des Schuljahrs, d. h. in den folgenden Zeiträumen:

6. Januar 1997 bis 5. April 1997
14. April 1997 bis 8. Juni 1997
25. August 1997 bis 15. Dezember 1997

Während der Zeiten im Schuljahr, in denen die Schule geschlossen ist, wird für sämtliche Tageszeiten und Wochentage der Multiplikator Null (0) verwendet.
