Jeder Konstruktionstyp besteht aus einem oder mehreren Materialtypen mit den oben aufgeführten Eigenschaftstypen. Diese Liste mit Konstruktionen wurde aus verschiedenen Quellen zusammengestellt, darunter ASHRAE, CIBSE und andere. Alle diese Konstruktionen und die dazugehörigen Materialien sind in einer XML-Datei gespeichert. Diese Datei folgt lose dem gbXML-Schema und enthält nur Tags für Konstruktionen.
Das folgende Beispiel zeigt typische Konstruktions- und Material-Tags in gbXML:
<Construction id="ASHIF5" surfaceType="Ceiling"> <Name>8 In. Light Weight Concrete Ceiling</Name> <Description>8 In. Light Weight Concrete Ceiling</Description> <LayerId layerIdRef="lay-ASHIF5" /> <U-value unit="WPerSquareMeterK">1.3610</U-value> </Construction> - <Layer id="lay-ASHIF5"> <MaterialId materialIdRef="mat-AM13" /> </Layer> <Material id="mat-AM13"> <Name>8 in. lightweight concrete</Name> <Description>8 in. lightweight concrete</Description> <Thickness unit="Meters">0.2032</Thickness> <Conductivity unit="WPerMeterK">0.53</Conductivity> <Density unit="KgPerCubicM">1280</Density> <SpecificHeat unit="JPerKgK">840</SpecificHeat> </Material>

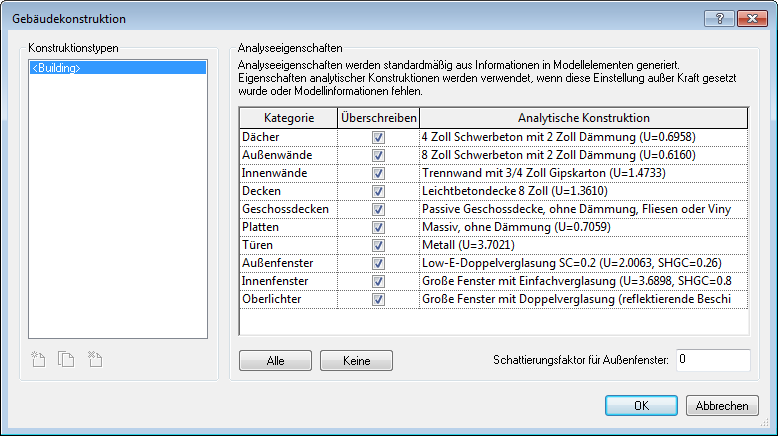

Die Konstruktionstypen in der Datei constructions.xml werden im Dialogfeld Konstruktionstyp angezeigt.
