Während Sie der Bauteilfamilie Geometrie hinzufügen, müssen Sie diese mithilfe von Abhängigkeiten mit dem zuvor erstellten parametrischen Gerüst verbinden.
Die besten Ergebnisse erhalten Sie, indem Sie die Skizzen der Geometrie durch Abhängigkeiten mit den Referenzebenen verbinden, die die parametrischen Beziehungen steuern.

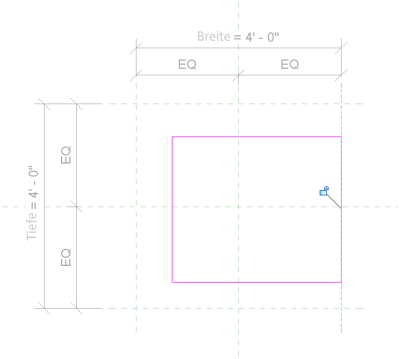

- Wählen Sie mithilfe des Werkzeugs Ausrichten die Referenzebene und die Skizzenlinie aus, für die Sie die Abhängigkeit erstellen möchten.
- Wenn das Sperrsymbol angezeigt wird, klicken Sie darauf, um die Abhängigkeit zu sperren.
So definieren Sie Abhängigkeiten für Geometrie, während Sie diese erstellen
Wenn eine Beschriftung für die Abhängigkeit vorhanden ist, kann die Geometrie bei Änderungen des aus der Abhängigkeit erstellten Parameters automatisch angepasst werden.
