Isolieren von Elementen in einer 3D-Ansicht mit einem Auswahlfenster

Sie können ausgewählte Elemente für eine unverstellte 3D-Darstellung und Dokumentation isolieren.

1. Wählen Sie in einer beliebigen Ansicht die zu isolierenden Elemente im Zeichenbereich aus. Für mindestens ein Element in der Auswahl muss eine 3D-Darstellung im Modell vorhanden sein.

2. Klicken Sie auf Registerkarte Ändern |<Element> Gruppe Ansicht (Auswahlrahmen).

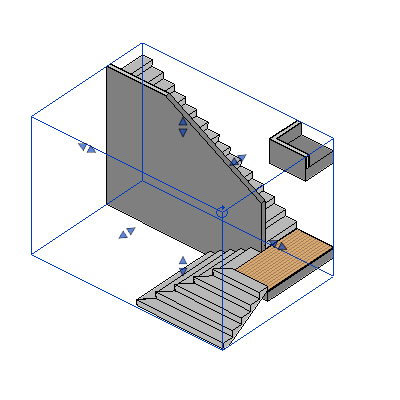

   Die ausgewählten Elemente werden entweder in der aktuellen Ansicht (bei isometrischen 3D-Ansichten) oder in der vorgegebenen 3D-Ansicht geöffnet.

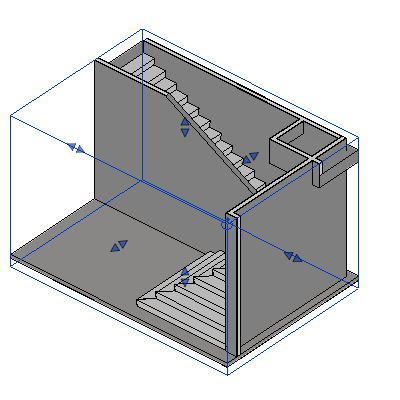

3. Ziehen Sie die Formgriffe, um die Größe des Auswahlrahmens nach Bedarf anzupassen. Dies ist besonders nützlich für die Anzeige von Querschnittsperspektiven von Volumengeometrie.

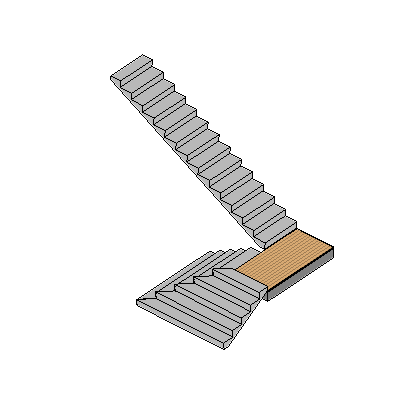

4. Blenden Sie alle übrigen Elemente innerhalb des Auswahlrahmens aus, die die Ansicht verdecken.
