Bearbeiten eines Zuschneidebereichs

Mithilfe von Zuschneidebereichen können Sie Teile des Modells in einer Ansicht ausblenden.

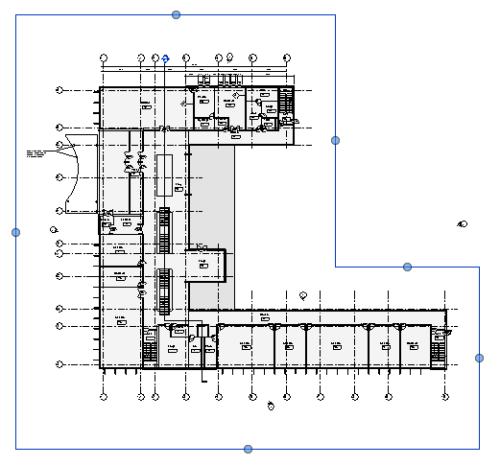

Zuschneidebereiche können rechteckig oder nicht-rechteckig sein.

1. Wählen Sie den gewünschten Zuschneidebereich in einer Draufsicht, Ansicht oder Schnittansicht aus, und klicken Sie auf Registerkarte Bearbeiten Ändern | <Ansichtstyp> Gruppe Modus Zuschneiden bearbeiten.



2. Bearbeiten Sie den Zuschneidebereich mithilfe der Werkzeuge in den Gruppen Ändern und Zeichnen wie benötigt. Sie können die vorhandenen Linien ändern oder sie löschen und eine völlig andere Form zeichnen.
   Anmerkung: Wenn ein Zuschneidebereich nicht rechteckig ist, wird bei der Ausgabe als PDF eventuell eine sehr große Datei erstellt. Weitere Informationen finden Sie unter Fehlerbehebung: Drucken von Ansichten und Plänen.
3. Wenn Sie fertig sind, klicken Sie auf Sie auf (Bearbeitungsmodus beenden).

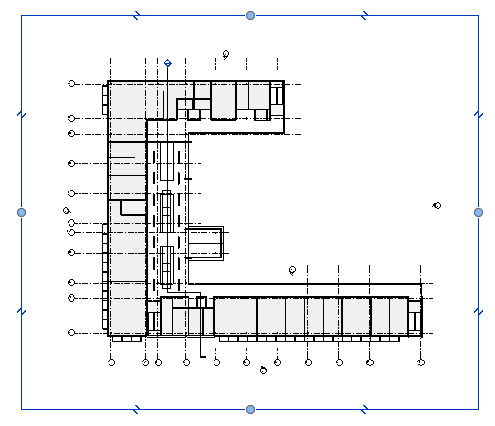

Anmerkung: Wenn Sie einen bearbeiteten Zuschneidebereich zurücksetzen und seine rechteckige Form wiederherstellen möchten, wählen Sie ihn aus, und klicken Sie auf Registerkarte Bearbeiten Ändern | <Ansichtstyp> Gruppe Modus Zuschneiden zurücksetzen.
