Erstellen einer Materialauflistung mit Bildern

Dieses Beispiel veranschaulicht die Erstellung einer Materialauflistung mit Bildern für Wände, Sie können jedoch Materialauflistungen für andere Elementtypen auf dieselbe Weise erstellen.

  1. Zeichnen Sie Wände im Modell.
  2. Klicken Sie auf Registerkarte Verwalten Gruppe Projekt verwalten (Bilder verwalten).
  3. Klicken Sie auf Hinzufügen, und fügen Sie dem Modell die dazugehörigen Renderbilder für Wände hinzu.
  4. Klicken Sie auf Registerkarte Verwalten Gruppe Einstellungen (Projektparameter).
  5. Fügen Sie einen Projektparameter für Exemplare hinzu:
    1. Name: Renderbild
    2. Parametertyp: Bild
    3. Parameter gruppieren unter:
    4. Kategorien:Materialien wählen
  6. Wählen Sie ein Wandexemplar aus, und klicken Sie auf (Typ bearbeiten).
  7. Klicken Sie im Dialogfeld Typeneigenschaften unter Konstruktion auf Bearbeiten.
  8. Wählen Sie Tragwerk, und klicken Sie zuerst in das Feld Material und dann auf die Schaltfläche Durchsuchen.
  9. Klicken Sie im Dialogfeld Material-Browser in der linken unteren Ecke auf (Benutzerdefinierte Parameter).
  10. Verknüpfen Sie im Dialogfeld Materialparameter das Wandmaterial mit dem Renderbild des Materials, indem Sie das Bild dem Projektparameter Renderbild zuweisen.
  11. Erstellen Sie eine Materialauflistung für Wände, wobei Sie das Feld Material: Renderbild einbeziehen.

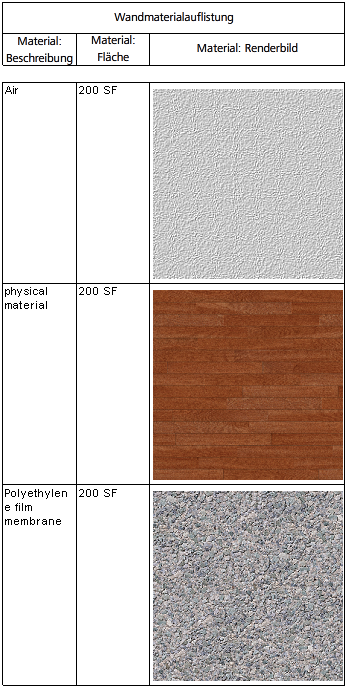

  12. Erstellen Sie eine Planansicht, und platzieren Sie die Materialauflistung für das Wandmaterial im Plan. Das Ansichtsfenster mit der Materialauflistung für Wände wird mit den Bildern im Plan angezeigt.
