Schneiden mithilfe der hinteren Schnittebene

Sie können eine Ansicht, einen Schnitt oder eine Detailausschnittsansicht mithilfe der hinteren Schnittebene zuschneiden.

Sie können eine Ansicht, einen Schnitt oder eine Detailausschnittsansicht mithilfe der hinteren Schnittebene zuschneiden. Diese Funktion wird durch den Parameter Hintere Schnittebene der Ansicht aktiviert. Die hintere Schnittebene wird durch den Parameter Versatz der hinteren Grenze definiert.

Beispiel

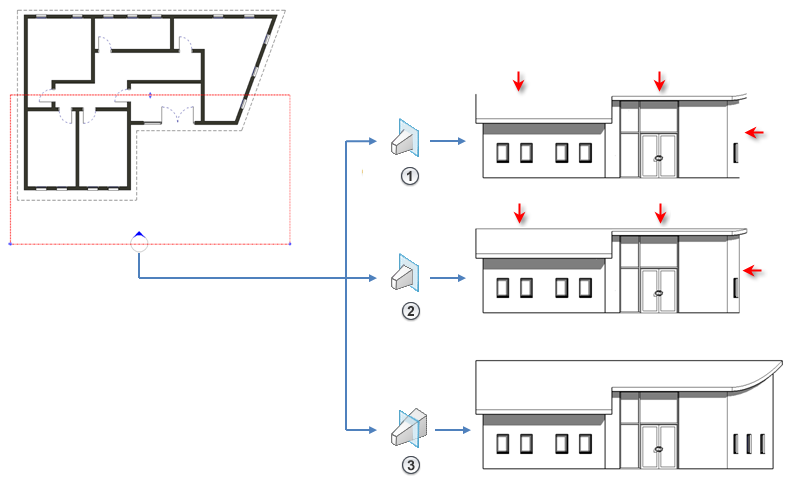

Die folgende Abbildung zeigt die Schnittebene des Modells sowie die resultierenden Ansichtsdarstellungen für die verschiedenen Optionen des Parameters Hintere Schnittebene : Zuschneiden ohne Linie Zuschneiden mit Linie Nicht schneiden.

Das Zuschneiden einer Ansicht, eines Schnitts oder einer Detailausschnittsansicht mithilfe der hinteren Schnittebene hat keinen Einfluss auf nicht-schneidbare Familien und auf Elemente, die in bestimmten Ansichten symbolisch dargestellt werden (z. B. Träger). Sie werden angezeigt und nicht beschnitten.

Diese Eigenschaft wirkt sich auf den Druck aus.

So schneiden Sie mithilfe der hinteren Schnittebene

  1. Klicken Sie im Projektbrowser mit der rechten Maustaste auf die Ansicht, die Sie mithilfe der hinteren Schnittebene zuschneiden möchten, und wählen Sie Eigenschaften.

    Wenn die Ansicht im Zeichenbereich aktiv ist, können Sie auch mit der rechten Maustaste klicken und Ansichtseigenschaften wählen.

  2. Suchen Sie in der Eigenschaftenpalette den Parameter Hintere Schnittebene.

    Der Parameter Hintere Schnittebene steht für Ansichten, Schnittansichten und Detailausschnittsansichten zur Verfügung. Um diesen Parameter in einer Detailausschnittsansicht verwenden zu können, geben Sie für den Parameter Hinterer Schnitt-Einstellungen den Wert Unabhängig ein.

  3. Klicken Sie in der Spalte Wert auf die Schaltfläche.

    Das Dialogfeld Hintere Schnittebene wird angezeigt.

  4. Wählen Sie im Dialogfeld Hintere Schnittebene eine Option aus, und klicken Sie auf OK.
  5. Geben Sie einen Wert für Versatz der hinteren Grenze ein, um festzulegen, wo die Ansicht geschnitten werden soll, wenn die Eigenschaft Hintere Schnittebene aktiv ist.
