Hinzufügen einer Steife zu einer Öffnung

Mithilfe von Steifen können Tragwerksbauteile aus Stahl verstärkt werden, insbesondere Träger und Stützen mit Öffnungen.

Steifen werden als ladefähige Revit-Bauteilfamilien modelliert, die zusätzliches Stahlverstärkungsmaterial darstellen.
  1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Modell Dropdown-Liste Bauteil (Bauteil platzieren).
  2. Wählen Sie in der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Steifentyp aus. 
    Anmerkung: Ist der gewünschte Steifentyp nicht in der Liste der Typenwahl enthalten, laden Sie zusätzliche Steifenfamilien.
  3. Klicken Sie auf Registerkarte Ändern | Platzieren Bauteil Gruppe Platzierung (Auf Fläche platzieren) oder (Auf Arbeitsebene platzieren).
    Anmerkung: Im Drahtmodellmodus der Ansicht können keine Steifen an Flächen von Tragwerkselementen angebracht werden.

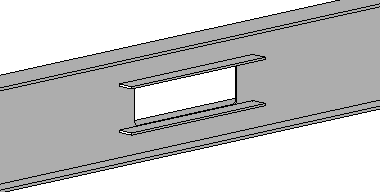

  4. Fügen Sie der Trägeröffnung mithilfe der Zeichenwerkzeuge die gewünschte Steifenverstärkung hinzu.
