Hinzufügen eines Punkts zu einem Dach oder einer tragenden Geschossdecke

Mit dem Werkzeug Punkt hinzufügen fügen Sie der Geometrie des Elements einzelne Punkte hinzu. Diese Punkte werden von Formbearbeitungswerkzeugen zum Ändern der Elementgeometrie verwendet.

  1. Wählen Sie die zu ändernde Geschossdecke bzw. das Dach aus.
  2. Klicken Sie auf Registerkarte Ändern | Geschossdecken Gruppe Formbearbeitung Punkt hinzufügen.
    Anmerkung: Das Feld Höhe wird in der Optionsleiste angezeigt und daneben das Kontrollkästchen Relativ. Wenn Sie dieses Kontrollkästchen aktivieren, werden alle neuen Punkte mit dem angegebenen Wert relativ zu der Oberfläche eingefügt, auf der sie hinzugefügt werden. Beim Standardwert 0 liegen die Punkte in der Oberfläche, auf der sie erstellt wurden. Wenn das Kontrollkästchen nicht aktiviert ist, entspricht der Wert im Feld der Projekthöhe, und die Punkte werden in dieser Höhe hinzugefügt.

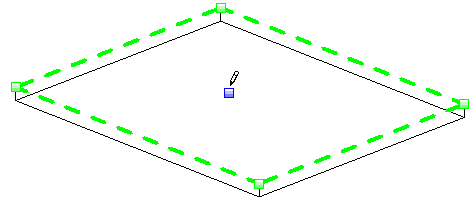

  3. Klicken Sie auf die Fläche oder Kante der Geschossdecke bzw. des Dachs, um Punkte zur Definition der Neigung hinzuzufügen.
