Erstellen einer Fundamentplatte

Um eine Fundamentplatte zu erstellen, indem Sie sie skizzieren oder indem Sie die Wände der ersten Ebene des Modells auswählen.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Fundament (Platte).
2. Geben Sie einen Fundamentplattentyp aus der Typenwahl an.
3. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen Begrenzungslinie, und klicken Sie anschließend auf (Wände auswählen), um die benötigten Wände im Modell auszuwählen. Sie können die Fundamentplatte auch skizzieren (optional). Legen Sie mithilfe der Skizzierwerkzeuge auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen die Form der Begrenzung für die Fundamentplatte fest. Die Skizze muss eine geschlossene Schleife oder Auflagerbedingung bilden.
4. Klicken Sie in der Optionsleiste auf In Wand erweitern (bis Kern), wenn der Versatz vom Wandkern aus gemessen werden soll.
5. Geben Sie in der Optionsleiste in das Feld Versatz einen Versatzwert für die Plattenkanten ein.
6. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Modus (Fertig stellen).

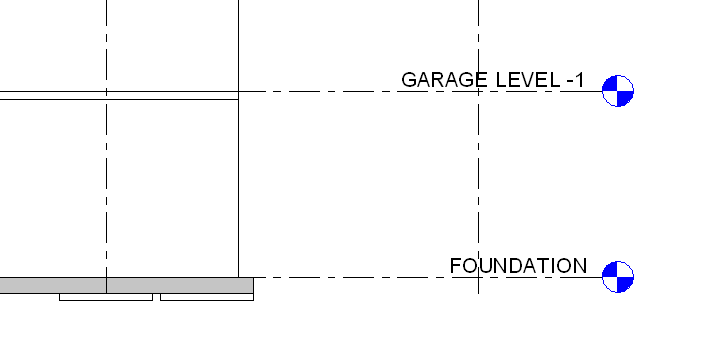

Anmerkung: Fundamentplattenwerden unterhalb der Ebene eingezogen, in der sie gezeichnet werden. Wenn Sie also eine Fundamentplatte auf Ebene 1 einziehen, so wird diese unter der Ebene 1 eingefügt und ist in der Draufsicht von Ebene 1 nicht sichtbar. Um die Fundamentplatte in einer Draufsicht anzuzeigen, erstellen Sie eine neue Ebene unterhalb der Ebene 1, z. B. eine Fundamentebene. Wenn Sie eine neue Ebene unter der Ebene 1 erstellen, können Sie die Fundamentplatte auch als graue Unterlage (in Halbtönen dargestellt) in der Ebene 1 erkennen.
