Revit bietet vier Standardmethoden zum Bemessen von Luftkanälen:
Wenn nur die Reibungs- oder Geschwindigkeits-Größenanpassung ausgewählt ist, kann die Bemaßung nur auf einer Methode basieren bzw.auf einer logischen Kombination aus Reibung und/oder Geschwindigkeit. Wenn beide ausgewählt sind, wird die Dimension des Luftkanals an die Reibungs- und Geschwindigkeits-Werte angepasst. Wenn nur einer von beiden aktiviert ist, darf die Dimension des Luftkanals entweder die Reibungs- oder die Geschwindigkeits-Regel brechen, muss aber einer Regel entsprechen. Die folgenden Kurven (basierend auf 1000 fpm und 0.08") zeigen die Differenz zwischen der Größenbestimmung mit "OR" und mit "AND":

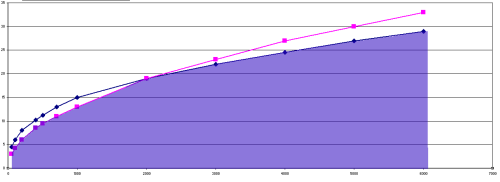

Bemaßungsmethode für Luftkanäle: Reibung () und Geschwindigkeit (
)

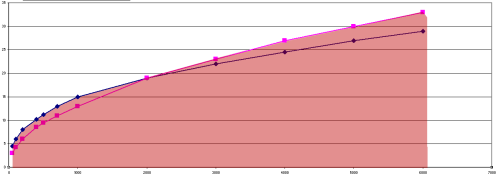

Bemaßungsmethode für Luftkanäle: Reibung () oder Geschwindigkeit (
)
Mit der Methode der gleichen Reibung wird eine erste Schätzung für die Bemaßung der Luftkanäle basierend auf dem konstanten Druckverlust pro Einheit der angegebenen Luftkanallänge erstellt (Vorgabe ist 0.10 in-wg/100 ft oder 25 pa/30 m). Die in Revit verwendeten Methoden Gleiche Reibung und Konstanter Druckfall nutzen die ASHRAE-Datenbank für Luftkanalformteile (Version 5.00.00) mit Informationen zu Verlusten für verschiedene Luftkanalformteile. Die folgende Tabelle verknüpft Formteil- und Zubehör-Typen der ASHRAE-Kategorie, die für Datenverlustberechnungen verwendet wird.
Formteil-/Zubehörtyp | ASHRAE-Kategorie |
---|---|
Abschluss | Hindernis |
Schnittpunkt | Abzweigung |
Bogen | Bogen |
Versatz | Bogen |
Ansatz (angepasst) | Abzweigung |
Ansatz (lotrecht) | Abzweigung |
T-Stück | Abzweigung |
Übergang | Übergang |
Verbindung | Übergang |
Abzweig | Abzweigung |
Seitliches T-Stück | Abzweigung |
Seitliches Kreuzstück | Abzweigung |
Hosenstück | Hindernis |
Absperrschieber | Absperrschieber |
Zubehör mit Unterbrechungs-Verhalten | Hindernis |
Zubehör mit Verbindungs-Verhalten | Hindernis |
