Betonelemente werden automatisch miteinander verbunden und werden im Projekt in allen Ansichten zu einem Körper zusammengefasst. Wenn sie verbunden sind, können die einzelnen Elemente weiterhin innerhalb normaler Bereiche und Grenzen bearbeitet und verschoben werden.
Zu den zulässigen Kombinationen von Betonelementen, die automatisch verbunden werden können, gehören:
- Träger mit Träger
- Träger mit Stütze
- Einzelfundament mit isoliertem Fundament
- Einzelfundament mit Wandfundament
- Tragende Geschossdecke mit Träger
- Tragende Geschossdecke mit Stütze
- Tragende Geschossdecke mit Deckenkante
- Wand mit Träger
- Wand mit Stütze
Wenn das Werkzeug Geometrieverbindung aufheben verwendet wird, wird die automatische Verbindung der Elemente deaktiviert. Verwenden Sie das Werkzeug Geometrie verbinden, um die automatische Verbindung von Betongeometrie wieder zu aktivieren.
| Beispiele verbundener Betonelemente | |||
|---|---|---|---|
| 3D-Ansicht von 2 Trägern und einer Stützenverbindung | Querschnitt der Verbindung einer Stütze und eines Trägers | ||
 |
 |
||

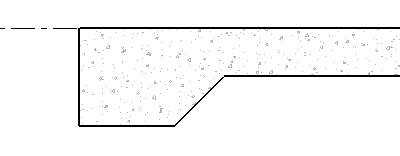

| Querschnitt der Verbindung einer tragenden Geschossdecke und einer Deckenkante | |||
 |
|||
- Rechteckige Querschnitte mit Rotationsmöglichkeiten um 0, 90, 180 oder 270 Grad
- Trapez-, T- oder I-förmige Querschnitte mit Rotationsmöglichkeit um 0 Grad
Betonträger können nur auf diese Weise verbunden werden, wenn sie eine der folgenden Eigenschaften aufweisen. Andernfalls verhalten sie sich wie in früheren Versionen und müssen manuell verbunden werden.
- Für Elemente, die neu zu einer Verbindung hinzukommen, werden keine Formgriffe angezeigt.
- Änderungen an Typenparametern bewirken nicht automatisch eine Aktualisierung der Verbindungsgeometrie von Betonteilen.
- Betonelemente mit Bewehrung nutzen bei einer Verbindung auch ihre Überdeckungsreferenzen gemeinsam.
Darüber hinaus gelten die folgenden Einschränkungen für Verbindungen:
