Sie können Elemente in einem Projekt oder einer Familie gruppieren und diese Gruppe dann beliebig oft in einem Projekt oder einer Familie platzieren.
Das Gruppieren von Elementen ist nützlich beim Erstellen von Objekten, die sich wiederholende Layouts darstellen oder die zahlreichen Gebäudeprojekten gemeinsam sind, z. B. Hotelzimmer, Apartments oder sich wiederholende Geschossdecken.
Zwischen allen Exemplaren einer platzierten Gruppe besteht Assoziativität. Beispielsweise erstellen Sie eine Gruppe mit Bett, Wänden und Fenster und platzieren dann mehrere Exemplare der Gruppe in Ihr Projekt. Wenn Sie die Wand in einer Gruppe bearbeiten, ändert sie sich für alle Exemplare dieser Gruppe und vereinfacht so den Änderungsprozess.
Sie können erstellen:
- Modellgruppen mit Modellelementen
- Detailgruppen mit ansichtsspezifischen Elementen (wie z. B. Text und gefüllten Bereichen)
- Angehängte Detailgruppen mit ansichtsspezifischen Elementen, die einer bestimmten Modellgruppe zugeordnet sind.

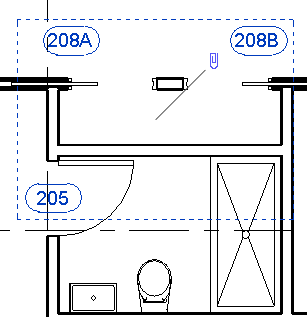

Eine angehängte Detailgruppe mit Beschriftungen für Türen
Eine Gruppe kann nicht gleichzeitig modell- und ansichtsspezifische Elemente enthalten. Wenn Sie Elemente beider Typen auswählen und diese anschließend in derselben Gruppe zusammenzufassen versuchen, erstellt Revit eine Modellgruppe und fasst die Detailelemente in einer angehängten Detailgruppe für diese Modellgruppe zusammen. Wenn Sie Detailbauteile und eine Modellgruppe auswählen, erzielen Sie dasselbe Ergebnis: Revit erstellt aus den Detailelementen eine Detailgruppe und hängt sie an die Modellgruppe an.
Einschränkungen für das Gruppieren
Elemente, die nicht zusammen kopiert werden können, lassen sich auch nicht zusammen gruppieren. Informationen zu den Einschränkungen beim Kopieren finden Sie unter Kopieren von Elementen über die Zwischenablage.
