Steuern der Sichtbarkeit von Körperexemplaren

Sie können mithilfe der Ansichtseinstellungen oder der Einstellungen im Dialogfeld Sichtbarkeit/Grafiken steuern, ob Körper in einer Ansicht angezeigt werden sollen. Außerdem können Sie die Sichtbarkeit von Körpergeschossen, -flächen und -zonen steuern.

Um die Sichtbarkeit von Körpern in Ansichten zu steuern, verwenden Sie eine der folgenden Methoden:

Festlegen der Sichtbarkeit der Kategorie Körper für eine Ansicht

Klicken Sie auf Registerkarte Ansicht Gruppe Grafiken (Sichtbarkeit/Grafiken). Wählen Sie auf der Registerkarte Modellkategorien die Kategorie Körper.

Mit dieser ansichtsspezifischen Einstellung wird festgelegt, ob der Körper gedruckt wird und ob er sichtbar ist, wenn Körper anzeigen deaktiviert ist. Wenn im Dialogfeld Überschreibungen Sichtbarkeit/Grafiken die Option Körper ausgewählt ist, können die Unterkategorien Form und Körpergeschoss unabhängig voneinander gesteuert werden.

Körper anzeigen nach Ansichtseinstellungen

Diese Option zeigt Körper entsprechend der Sichtbarkeitseinstellung für die Kategorie Körper im Dialogfeld Sichtbarkeit/Grafiken an. Wenn die Kategorie Körper sichtbar ist, können Sie die Sichtbarkeit von Körper-Unterkategorien wie Körperwänden, Körpergeschossen und Füllungslinien für Muster unabhängig voneinander steuern. Diese ansichtsspezifischen Einstellungen bestimmen außerdem, ob der Körper gedruckt wird.

Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Entwurfskörper (Körper anzeigen nach Ansichtseinstellungen).

Anmerkung: Diese Option ist für Revit Structure nicht verfügbar.

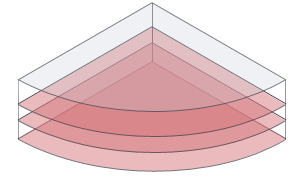

Körperform und Geschossdecken anzeigen

Diese Option zeigt alle Körperexemplare und Körpergeschosse in allen Ansichten an, selbst wenn die Sichtbarkeit der Kategorie Körper in einer Ansicht deaktiviert ist.

Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Entwurfskörper (Körperform und Geschossdecken anzeigen).

Anmerkung: Diese Option ist für Revit Structure nicht verfügbar.

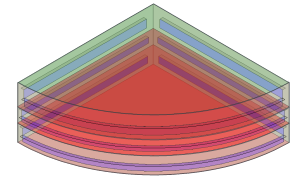

Körperoberflächentypen anzeigen

Verwenden Sie diese Option, um während der Energieanalyse Körperflächen anzuzeigen. Sie können dann einzelne Flächen auswählen und ihre grafische Darstellung oder ihre Energieeinstellungen ändern.

Um diese Option zu aktivieren, klicken Sie auf Registerkarte Berechnung Gruppe Energieanalyse Energiemodell erstellen.

Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Entwurfskörper (Körperoberflächentypen anzeigen).

Anmerkung: Diese Option ist für Revit Structure nicht verfügbar.

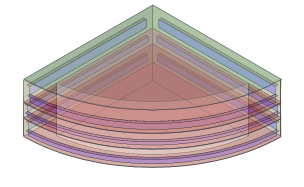

Körperzonen und Schattierungen anzeigen

Verwenden Sie diese Option, um während der Energieanalyse Körperzonen und -schattierungen anzuzeigen. Sie können dann einzelne Zonen auswählen und ihre Einstellungen ändern.

Um diese Option zu aktivieren, klicken Sie auf Registerkarte Berechnung Gruppe Energieanalyse Energiemodell erstellen.

Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Entwurfskörper (Körperzonen und Schattierungen anzeigen).

Anmerkung: Diese Option ist für Revit Structure nicht verfügbar.

Körper anzeigen

Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Entwurfskörper (Körper anzeigen).

Wenn Sie auf Körper anzeigen klicken, werden alle Körperexemplare (sowohl Körper als auch Körpergeschoss) in allen Ansichten angezeigt, selbst wenn die Sichtbarkeit der Kategorie Körper für die betreffende Ansicht deaktiviert wurde.

Anmerkung: Diese Option ist nur in Revit Structure verfügbar.
