Schichtenumhüllung

Die Schichtenumhüllung ist bei mehrschaligen Wände können an eingefügten Elementen und an Wandabschlüssen möglich.

Aktivieren Sie im Dialogfeld Baugruppe bearbeiten das Kontrollkästche Abschluss, um die Schicht der mehrschaligen Wand anzugeben, die an den Enden der Wand oder an eingefügten Elementen (z. B. Türen oder Fenstern) eine Umhüllung bilden soll. Die Parameter Abschluss an Wänden und Abschluss an Öffnungen müssen in den Typeneigenschaften der Wand angegeben werden, damit die einzelnen Schichten Umhüllungen bilden können.

Anmerkung: Für mehrschalige Dach- und Geschossdeckenelemente steht die Umhüllung nicht zur Verfügung.

Abschluss an Wänden

Mithilfe der Endbedingungen für Wände können Sie entweder Innen oder Außen wählen und dadurch die Richtung der Umhüllung durch die Materialien festlegen. Wenn keine Umhüllung für die Wandschichten benötigt wird, wählen Sie als Endbedingung Keine.

Mehrschalige Wand ohne Wandabschlussumhüllung

Außenumhüllung an den Abschlüssen einer Wand

Innenumhüllung an den Wandabschlüssen

Abschluss an Öffnungen

Für Abschluss an Öffnungen können Sie eine Umhüllung an der Innenseite, der Außenseite, an beiden Seiten oder keine Umhüllung festlegen. Die Position der Umhüllung an eingefügten Elementen wird durch als Wandabschluss definierte Referenzebenen in der Familie der eingefügten Elemente gesteuert.

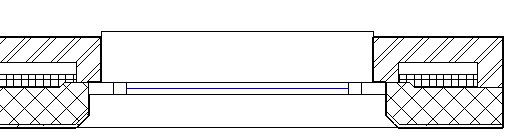

Innenumhüllung an eingefügtem Fenster
