Anbringen und Entfernen von Ausklinkungen

Ausklinkungen können an Stahlbauteilen des Modells wie Trägern und Stützen angebracht werden.

So kann Revit beispielsweise an Stellen, an denen Träger in Tragwerke eingepasst werden, Ausklinkungen für die Träger anbringen. Die Ausklinkungen können nur bei mittlerem oder feinem Detaillierungsgrad angezeigt werden. (Weitere Informationen finden Sie unter Detaillierungsgrad).

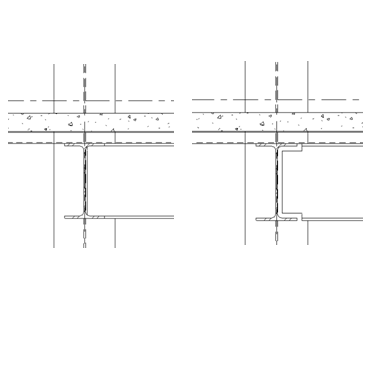

Träger vor und nach Anwenden der Ausklinkungen

So wenden Sie Ausklinkungen an

  1. Klicken Sie auf Registerkarte Ändern Gruppe Geometrie Dropdown-Liste Ausklinkung (Ausklinkung anwenden).
  2. Wählen Sie das Element, das mit einer Kappe versehen werden soll.
  3. Wählen Sie die Stütze oder den Rahmen, mit dem die Kappe geschnitten werden soll.
  4. Um die Entfernung für die Ausklinkung anzupassen, klicken Sie auf Ändern. Wählen Sie das Tragwerkselement (den Träger), und geben Sie in der Eigenschaftenpalette einen Wert für den Ausklinkungsabstand ein.

    Weitere Informationen zu Trägerparametern finden Sie unter Exemplareigenschaften für Träger.

So entfernen Sie eine Ausklinkung

  1. Klicken Sie auf Registerkarte Ändern Gruppe Geometrie Dropdown-Liste Ausklinkung (Ausklinkung entfernen).
  2. Wählen Sie das Element, dessen Kappe entfernt werden soll.
  3. Wählen Sie den Rahmen, der für die Kappe verwendet wurde.
