Platzieren einer Ebenenlinie im Abstand zum Beschriftungsblock

Beim Skizzieren einer Ebenenlinie können Sie nötigenfalls den Beschriftungsblock relativ zum Rest der Ebenenlinie versetzen.

  1. Skizzieren Sie eine Ebenenlinie, oder wählen Sie eine bestehende aus.

    Am Ende der Linie in der Nähe des Blocks mit der Beschriftung befinden sich Steuerelemente zum Ziehen.

    Ausgewählte Ebene mit Steuerelementen zum Ziehen

  2. Wählen Sie das Steuerelement am Ende nahe dem Beschriftungsblock aus, und verschieben Sie es, um die Größe der Ebenenlinie zu ändern.
  3. Klicken Sie auf das Steuerelement Bogen hinzufügen (), und ziehen Sie es an die gewünschte Stelle, um den Block von der Ebenenlinie wegzuziehen.

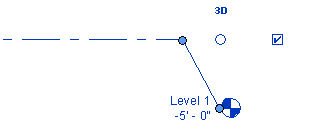

    Von der Ebenenlinie weggezogener Block

    Wenn Sie das Ende des Blocks nicht in einer geraden Linie ziehen, wird die Änderung nur in dieser Ansicht angezeigt. Sie wirkt sich nicht auf andere Ansichten aus. Die Linien der durch Ziehen des Blocks erzeugten Segmente sind durchgezogen. Dieser Linienstil kann nicht geändert werden.

Während Sie das Steuerelement ziehen, wird der Mauszeiger an Punkten gefangen, die den benachbarten Rasterlinien entsprechen. Außerdem wird er gefangen, wo die Segmente gerade Linien bilden.
