Eingefügte Elemente bearbeiten

Mit dem Werkzeug Eingefügte Elemente bearbeiten können Sie Elemente verschieben oder ändern, bevor Sie den Einfügevorgang abschließen.

Während des Einfügevorgangs müssen Sie möglicherweise eingefügte Elemente genauer platzieren, eingefügte Gebäudeteile einem anderen Basisbauteil zuordnen oder neue Referenzen für eingefügte Elemente festlegen.

  1. Fügen Sie eines oder mehrere Elemente aus der Zwischenablage ein.
  2. Klicken Sie auf Registerkarte Ändern | <Elemente> Gruppe Eingefügte Elemente bearbeiten (Eingefügte Elemente bearbeiten).

    Die Gruppe Eingefügte Elemente bearbeiten wird im Zeichenbereich angezeigt. Die neu eingefügten Elemente werden in der definierten Auswahlfarbe gekennzeichnet und können jetzt verschoben werden. Andere Elemente im Zeichenbereich werden grau angezeigt, was bedeutet, dass Sie sie im Modus Eingefügte Elemente bearbeiten nicht verändern können.

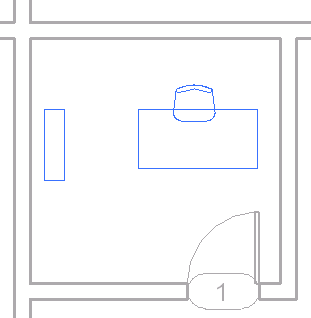

    Beispiel

    Im Modus Eingefügte Elemente bearbeiten können Sie bestimmte Elemente markieren bzw. deren Markierung aufheben. (Nicht markierte Elemente werden in Schwarz angezeigt, ausgewählte Elemente in Blau bzw. der definierten Auswahlfarbe). Mit diesem Werkzeug können Sie bestimmte Elemente verschieben, ohne alle anderen eingefügten Elemente zu verschieben. Nach dem Verschieben eines eingefügten Elements können Sie dessen Markierung aufheben und dann ein anderes auswählen, um es an die gewünschte Position zu verschieben.

  3. In der Gruppe Eingefügte Elemente bearbeiten werden die verfügbaren Werkzeuge angezeigt. Verwenden Sie diese wie folgt:
    • Ausgewählte abschließen: beendet die Platzierung aller derzeit ausgewählten Elemente. Die Elemente im Zeichenbereich werden grau angezeigt, was bedeutet, dass Sie sie im Modus Eingefügte Elemente bearbeiten nicht verändern können. Alle in Schwarz angezeigten Elemente können Sie weiterhin verschieben oder ändern.
    • Alle auswählen: wählt alle eingefügte Elemente aus, sodass Sie diese verschieben oder ändern können.
  4. Mithilfe weiterer Werkzeuge können Sie nach Bedarf die Basisbauteile von Gebäudebauteilen ändern, Elemente mithilfe dynamischer Bemaßungen genauer platzieren oder weitere Vorgänge durchführen.
  5. Um den Einfügevorgang abzuschließen, klicken Sie auf (Fertig stellen).

    Wenn Sie den Modus Einfügung bearbeiten beenden möchten, ohne die eingefügten Elemente zu behalten, klicken Sie auf der Optionsleiste auf (Abbrechen).

Die eingefügten Elemente werden in Schwarz angezeigt. Zusätzlich werden jetzt auch die übrigen Elemente im Zeichenbereich, die während des Modus Eingefügte Elemente bearbeiten grau waren, in Schwarz angezeigt.
