Festlegen von Anfangs-, Eck- und Endpfosten

Beim Anpassen der vertikalen Holme für ein Geländer können Sie das Design für Start-, Eck- und Endpfosten festlegen.

  1. Wählen Sie ein Geländer in einer Draufsicht aus.
  2. Klicken Sie in der Eigenschaftenpalette auf Typ bearbeiten.
    Anmerkung: Änderungen an Typeneigenschaften wirken sich auf alle Geländer dieses Typs im Projekt aus. Sie können auf Duplizieren klicken, um einen neuen Geländertyps zu erstellen.
  3. Klicken Sie im Dialogfeld Typeneigenschaften in der Zeile Platzierung der Geländerpfosten auf Bearbeiten.
  4. Geben Sie im Dialogfeld Platzierung der Geländerpfosten ändern unter Pfosten die gewünschte Familie für Start-, Eck- und Endpfosten an,

    Soll am Anfang, in der Ecke oder am Ende des Geländers kein Pfosten angezeigt werden, wählen Sie Keine.

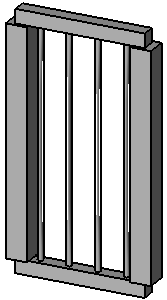

    Vertikalholmfamilien werden per Vorgabe so gestutzt, dass sie den Geländerholm nicht schneiden, wie in der folgenden Abbildung gezeigt. Dies entspricht jedoch möglicherweise nicht Ihren Absichten für die Pfosten. Damit Pfosten horizontale Holme schneiden, klicken Sie im Projektbrowser mit der rechten Maustaste auf den Familientyp und wählen Eigenschaften. Wählen Sie die Eigenschaft Pfosten.

  5. Legen Sie die Basis für jeden Pfosten fest.
  6. Geben Sie bei Bedarf einen Wert für den Basisversatz für die einzelnen Pfosten ein.
  7. Geben Sie eine Oberkante für jedes Exemplar an.
  8. Geben Sie bei Bedarf einen Wert für den Oberkantenversatz ein.
  9. Geben Sie bei Bedarf einen Wert für Freier Bereich ein.
  10. Geben Sie bei Bedarf einen Wert für Versatz ein.
  11. Wählen Sie die Position der Eckpfosten aus:
    Ziel Vorgang
    Sie möchten einen Eckpfosten am Ende jedes Geländersegments platzieren. Wählen Sie Jedes Segmentende.
    Sie möchten einen Eckpfosten platzieren, wenn ein Geländersegment einen Winkel aufweist, der größer als der angegebene Wert ist. Wählen Sie Winkel größer als, und geben Sie einen Wert für den Winkel ein. Wenn das Geländer einem Winkel aufweist, der größer als der angegebene Wert ist, wird an dieser Stelle ein Pfosten platziert. Normalerweise bleibt dieser Wert 0. Drehwinkel werden in der Draufsicht gemessen. Segmentunterbrechungen im Geländer, die sich nicht an einer Drehung befinden, werden ignoriert.
    Sie möchten keine Pfosten platzieren, auch wenn das Geländer Unterbrechungen oder Winkel aufweist. Wählen Sie Niemals.
  12. Klicken Sie auf Anwenden, um eine Vorschau der Änderungen im Modell anzuzeigen.
  13. Klicken Sie auf OK.
