Ändern einer Treppe nach Skizze

Mithilfe von Begrenzungen sowie Steigungs- und Lauflinien können Sie der Treppe die gewünschte Form geben.

Sie können beispielsweise die Lauflinie auswählen und ziehen, um Steigungen hinzufügen und zu entfernen.

So ändern Sie den Verlauf einer Treppe

    Mithilfe der Zeichenwerkzeuge können Sie die Grundfläche einer von Ihnen skizzierten Treppe bearbeiten.

  1. Wählen Sie die Treppe aus.
  2. Klicken Sie auf Registerkarte Ändern | Treppen Gruppe Modus Skizze bearbeiten.
  3. Klicken Sie auf Registerkarte Ändern | Treppen > Skizze bearbeiten Gruppe Zeichnen, und wählen Sie das Zeichenwerkzeug, das Sie für die Änderung benötigen.
  4. Beispiel

    In der folgenden Abbildung wurde die Skizze des Podests mithilfe des Zeichenwerkzeugs Anfang-Ende-Radius-Bogen geändert.

    Ändern eines Treppenlaufs

    Fertige Skizze mit geändertem Podest

    Sie können die von Ihnen skizzierte Treppe auch ändern, indem Sie ihre Exemplareigenschaften auf der Eigenschaftenpalette ändern. Um auf die Typeneigenschaften zuzugreifen, klicken Sie auf (Typ bearbeiten) in der Eigenschaftenpalette.

So ändern Sie eine mithilfe von Begrenzungs- und Steigungslinien skizzierte Treppe

Wählen Sie die Treppe aus, und ändern Sie mithilfe der Zeichenwerkzeuge den Grundriss. Ändern Sie mithilfe der Exemplar- und Typenparameter der Treppe deren Eigenschaften.

Geländer für Treppen mit Podesten

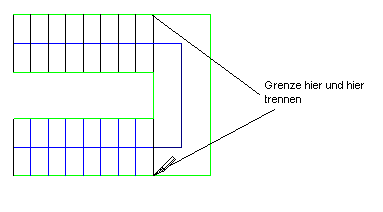

Wenn in der mithilfe von Begrenzungs- und Steigungslinien erstellten Treppe ein Podest enthalten ist, teilen Sie die Begrenzungslinien an den Stellen, an denen sie auf das Podest treffen, damit das Geländer dem Verlauf des Podests und der Neigung der Treppe folgt.

  1. Wählen Sie die Treppe aus, und klicken Sie auf Registerkarte Ändern | Treppenskizze erstellen Gruppe Ändern (Trennen).
  2. Teilen Sie die Begrenzungslinien an den Schnittpunkten mit dem Podest.
