Sie können eine tragende Geschossdecke erstellen, indem Sie die Tragwerksteile oder Wände auswählen, auf denen sie aufliegt, oder indem Sie die Grenzen der Geschossdecke zeichnen.
Klicken Sie in der Multifunktionsleiste auf (Tragende Geschossdecke).
Wo befindet sich diese Funktion?
Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke (Geschossdecke: tragend)
Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Geschossdecke (Geschossdecke: tragend)
Legen Sie über die Typenwahl den Typ der tragenden Geschossdecke fest.
Klicken Sie auf der Multifunktionsleiste auf (Begrenzungslinie).
Klicken Sie auf (Wände auswählen), und wählen Sie die begrenzenden Wänden.

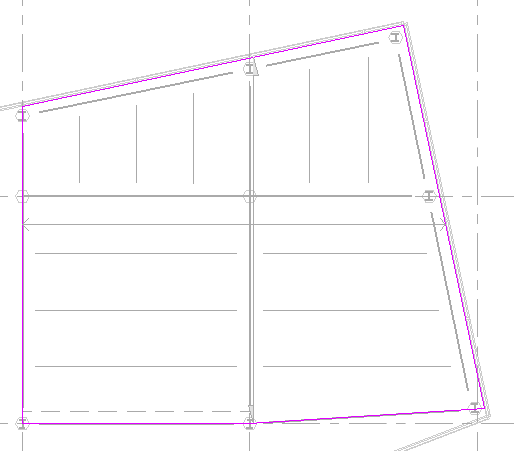

Anmerkung: Sie können die tragende Geschossdecke auch skizzieren, anstatt Wände auszuwählen. Wählen Sie in der Multifunktionsleiste in der Gruppe Zeichnen das Skizzierwerkzeuge, um die Begrenzung der tragenden Geschossdecke zu skizzieren. Die Skizze muss eine geschlossene Schleife oder Auflagerbedingung bilden.
Um die Spannrichtung zu ändern, klicken Sie auf Spannrichtung und dann auf die gewünschte Kante oder Linie.
Gehen Sie in der Optionsleiste ggf. wie folgt vor:
Geben Sie für die Plattenkanten einen Versatz an.
Wählen Sie In Wand erweitern (bis Kern).
Klicken Sie in der Multifunktionsleiste auf (Bearbeitungsmodus beenden).
