Wenn im linken Bereich des Dialogfelds Elektrische Einstellungen Verkabelung ausgewählt ist, enthält der rechte Bereich die Tabelle mit der Verkabelung.

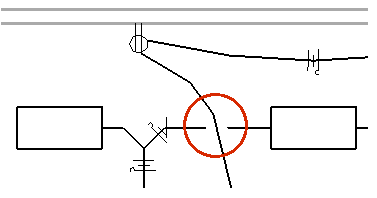

Die Einstellungen in der Tabelle mit der Verkabelung bestimmen, wie Revit die Leiterquerschnitte berechnet und wie Kabel in elektrischen Systemplänen in Ihrem Projekt angezeigt werden.
Revit bietet vier Stile, wie im Folgenden gezeigt:
Kabelbemaßungszeichen kurz |
![]() |
Kabelbemaßungszeichen Kreis |
![]() |
Kabelbemaßungszeichen Haken |
![]() |
Kabelbemaßungszeichen lang |
![]() |
So laden Sie eine Bemaßungszeichenfamilie
Sie können jedem Leiter einen anderen Stil zuweisen.
Klicken Sie in die Spalte Wert, klicken Sie auf , und wählen Sie einen Stil für die Bemaßungszeichen.
Mit dem Familieneditor können Sie ein vorhandenes Bemaßungszeichen anpassen oder zusätzliche Bemaßungszeichen erstellen.
Klicken Sie in der Spalte Wert auf , und wählen Sie Ja, um diese Funktion für Markierungen anzuwenden. Wenn Sie Nein wählen, wird die für den Erdleiter angegebene Markierung angezeigt.
