Bemaßungen für Querschnittsformen warmgewalzter Stahlelemente in Detaildarstellungen

Sie können die Werte der Detaillierungs- und Verbindungsparameter für Tragwerkselemente und ihre Querschnittsformen überprüfen und ändern.

Diese Eigenschaften werden unter Verwendung des Familienkategorieparameters Querschnittsform für das Element erstellt.

Querschnittsform Verfügbare Detaillierungsparameter für die Form

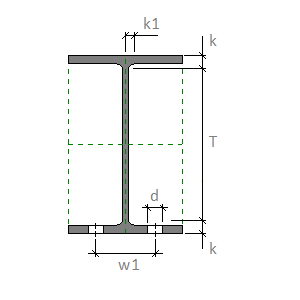

I-Profil mit parallelen Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k1. Flanschübergang der Abrundung: Der Abstand von der Mitte des Stegs zum Flanschübergang der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

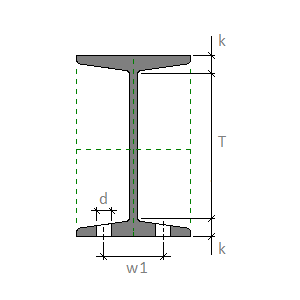

I-Profil mit geneigten Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

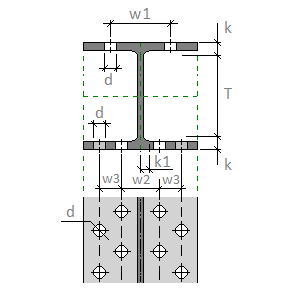

I-Profil Breitflansch

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k1. Flanschübergang der Abrundung: Der Abstand von der Mitte des Stegs zum Flanschübergang der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

w2. Schraubenabstand - zwei Reihen: Der Abstand zwischen zwei Schraubenöffnungen in einem Flansch auf beiden Seiten des Stegs.

w3. Schraubenabstand zwischen Reihen: Der Abstand zwischen Reihen von Schraubenöffnungen in einem Flansch auf derselben Seite des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

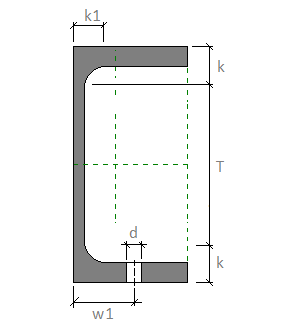

C-Profil mit parallelen Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k1. Flanschübergang der Abrundung: Der Abstand von der Mitte des Stegs zum Flanschübergang der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

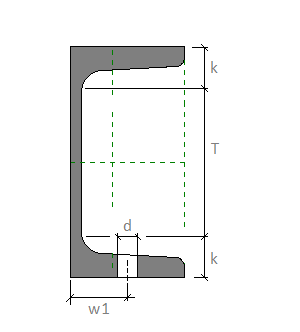

C-Profil mit geneigten Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

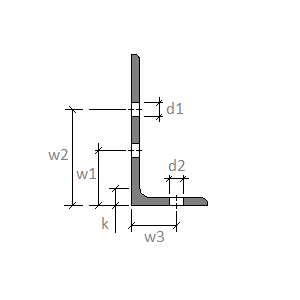

L-Winkel

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1.Schraubenabstand 1 längerer Flansch: Der Abstand von der Außenseite des kürzeren Flanschs zur ersten Schraubenreihe im längeren Flansch eines L-Profils.

w2. Schraubenabstand 2 längerer Flansch: Der Abstand von der Außenseite des kürzeren Flanschs zur zweiten Schraubenreihe im längeren Flansch eines L-Profils.

w3. Schraubenabstand kürzerer Flansch: Der Abstand von der Außenseite des längeren Flanschs zur Schraubenreihe im kürzeren Flansch eines L-Profils.

d1.Schraubendurchmesser längerer Flansch: Der maximale Durchmesser der Schraubenöffnung im längeren Flansch eines L-Profils.

d2. Schraubendurchmesser kürzerer Flansch: Der maximale Durchmesser der Schraubenöffnung im kürzeren Flansch eines L-Profils.

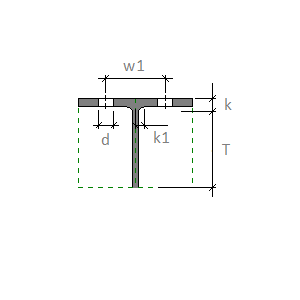

I-Profil geteilt mit parallelen Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k1. Flanschübergang der Abrundung: Der Abstand von der Mitte des Stegs zum Flanschübergang der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

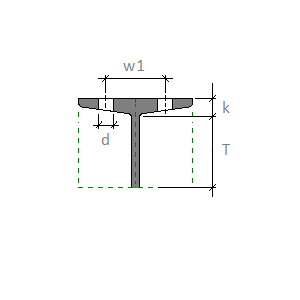

I-Profil geteilt mit geneigten Flanschflächen

T. Abstand Steghöhe: Die Tiefe zwischen den Stegübergängen der Abrundung in Detaildarstellungen.

k det.Stegübergang der Abrundung: Der Abstand zwischen der Außenkante des Flanschs und dem Stegübergang der Abrundung.

w1. Schraubenabstand: Der standardmäßige Abstand zwischen den Schraubenöffnungen im Flansch auf beiden Seiten des Stegs.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.

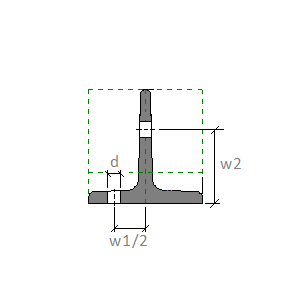

T-Profile

w1/2. Schraubenabstand Flansch: Der Abstand zwischen der Mitte des Stegs und einer einzelnen Schraubenöffnung im Flansch eines T-Profils. Sind im Flansch zwei Öffnungen vorhanden, ist dies die Hälfte des Schraubenabstands.

w2. Schraubenabstand Steg: Der Abstand von der Außenkante des Flanschs zu einer einzelnen Schraubenöffnung im Steg eines T-Profils.

d. Schraubendurchmesser: Der maximale Durchmesser der Schraubenöffnungen.
