Ändern der Größe einer 3D-Ansicht

Mithilfe von 3D-Schnittbereichen schneiden Sie den sichtbaren Teil von 3D-Ansichten zu.

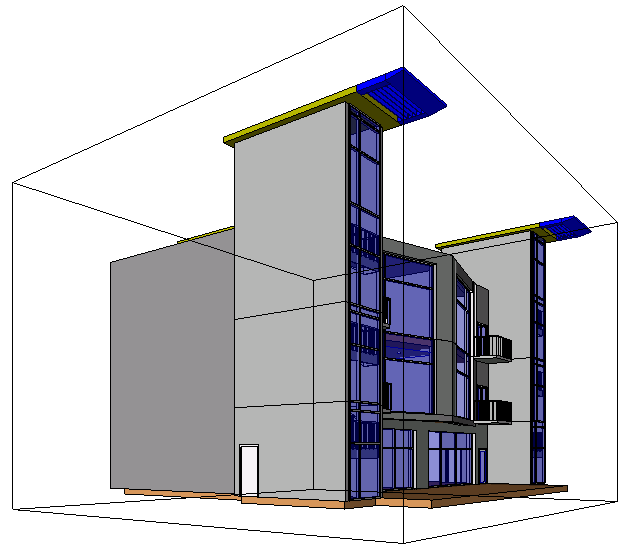

Sie können den sichtbaren Teil des 3D-Modells mithilfe des 3D-Schnittbereichs zuschneiden. Wenn Sie in einer 3D-Ansicht den Schnittbereich aktivieren, besteht die einzige Änderung der Ansicht im Hinzufügen des 3D-Schnittbereichs. Die folgende Abb. zeigt eine 3D-Ansicht mit aktiviertem 3D-Schnittbereich.

Nach dem Aktivieren des 3D-Schnittbereichs können Sie dessen Begrenzungen mithilfe der Steuerelemente zum Ziehen in der 3D-Ansicht oder in anderen Ansichten, z. B. einer Draufsicht oder Ansicht, ändern. Die Grenzen der 3D-Schnittbereiche können nicht durch den Zuschneidebereich der Ansicht geschnitten werden.

Video: Verwenden eines 3D-Schnittbereichs

Anmerkung: Dieses Video wurde unter Verwendung von Revit aufgezeichnet. Wenn Sie diese Vorgänge in Revit LT durchführen, fallen Ihnen eventuell geringfügige Unterschiede in den Funktionen und der Benutzeroberfläche auf.

So aktivieren Sie einen 3D-Schnittbereich

1. Öffnen Sie eine 3D-Ansicht.
2. Wählen Sie in der Eigenschaftenpalette unter Grenzen die Option 3D-Schnittbereich.
3. Klicken Sie auf OK.
4. Wählen Sie den 3D-Schnittbereich, und verwenden Sie die Steuerelemente zum Ziehen, um die Begrenzungen wie erforderlich zu ändern.

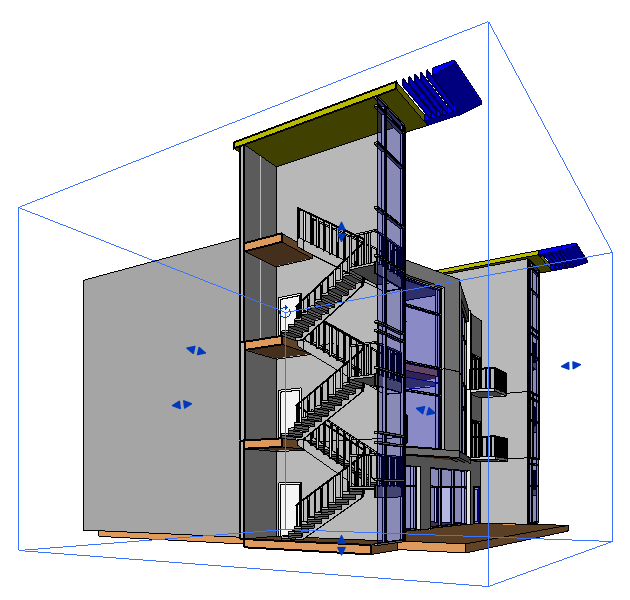

   Die folgende Abbildung zeigt den aktivierten 3D-Schnittbereich, die Steuerelemente zum Ziehen sind sichtbar (blaue Pfeile). Die Begrenzungen des 3D-Schnittbereichs wurden so geändert, dass der Treppenturm geschnitten wird.



So ändern Sie die Grenzen von 3D-Schnittbereichen außerhalb der 3D-Ansicht

1. Aktivieren Sie den 3D-Schnittbereich in einer 3D-Ansicht.
2. Öffnen Sie eine dazugehörige Ansicht, beispielsweise eine Draufsicht oder eine Ansicht.
3. Klicken Sie im Projektbrowser mit der rechten Maustaste auf den Namen der 3D-Ansicht, und wählen Sie Schnittbereich anzeigen aus.
4. Ziehen Sie die blauen Steuerelemente, um die Größe des 3D-Schnittbereichs zu ändern.

So steuern Sie die Sichtbarkeit der Begrenzung des 3D-Schnittbereichs:

1. Klicken Sie auf Registerkarte Ansicht Gruppe Grafiken (Sichtbarkeit/Grafiken).
2. Klicken Sie im Dialogfeld Sichtbarkeit/Grafiken auf die Registerkarte Beschriftungskategorien.
3. Deaktivieren Sie das Kontrollkästchen 3D-Schnittbereiche, und klicken Sie auf OK, um die Grenzen des 3D-Schnittbereichs in der Ansicht auszublenden. Aktivieren Sie das Kontrollkästchen, um die Begrenzungen einzublenden.
