Drehen einer Ansicht auf den geografischen Norden

Sie können Ansichten drehen und am geografischen Norden (anstatt am Projektnorden, der der Oberseite der Ansicht entspricht) ausrichten.

Durch das Drehen einer Ansicht auf den geografischen Norden wird sichergestellt, dass natürliches Licht auf die richtigen Seiten des Gebäudemodells für Sonnenstudien und Rendering fällt.

Video: Drehen auf den geografischen Norden

Anmerkung: Dieses Video wurde unter Verwendung von Revit LT aufgezeichnet. Wenn Sie diese Vorgänge in Revit LT durchführen, fallen Ihnen eventuell geringfügige Unterschiede in den Funktionen und der Benutzeroberfläche auf.

So drehen Sie eine Ansicht auf den geografischen Norden

  1. Öffnen Sie eine Draufsicht.
    Anmerkung: Wenn Sie eine 3D-Ansicht auf den geografischen Norden drehen müssen, verwenden Sie den ViewCube.
  2. Richten Sie die Ansicht wie folgt auf den geografischen Norden aus:
    1. Zeigen Sie die Ansichtseigenschaften an.
    2. Wählen Sie auf der Eigenschaftenpalette für Ausrichtung den Eintrag Geografischer Norden, und klicken Sie auf Anwenden.

    Diese Änderung ermöglicht die präzise Anzeige von Schatten in der Draufsicht. Weitere Informationen erhalten Sie unter Anzeigen von Sonne und Schatten.

  3. Drehen Sie Projekt wie folgt, um es am geografischen Norden auszurichten:
    1. Klicken Sie auf Registerkarte Verwalten Gruppe Projektposition Dropdown-Liste Position Geografischen Norden drehen.
    2. Drehen Sie das Gebäudemodell. Sie haben folgende Möglichkeiten:
      • Geben Sie in der Optionsleiste für Winkel: Projekt zu geografischem Norden den Wert für den Rotationswinkel ein.

        Beispiel: Wenn die Differenz zwischen dem Projektnorden (der Oberseite des Projekts) und dem geografischen Norden 45 Grad beträgt, geben Sie 45 ein. Das Modell wird in der Ansicht um den angegebenen Winkel gedreht.

      • Klicken Sie in die Ansicht, um das Modell grafisch zu drehen und am geografischen Norden auszurichten (ähnlich wie bei der Verwendung des Werkzeugs Drehen).

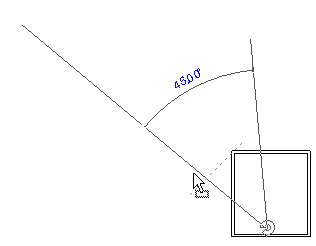

    Drehen eines Gebäudemodells in einer Draufsicht, die am geografischen Norden ausgerichtet ist

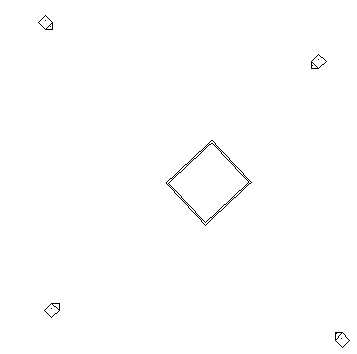

    Draufsicht mit am geografischen Norden ausgerichtetem Gebäudemodell
