Analysemerkmale
- Stationär
- Dreidimensionale externe Strömung
- Turbulent
- Nicht kompressible Strömung
Verweis
White, F. M.: "Fluid Mechanics", McGraw-Hill, Inc., New York, 1979, S. 283-285.
Problembeschreibung
In diesem Fall wird Luft simuliert, die an einem kreisförmigen Zylinder vorbeiströmt. Mit den von Autodesk® CFD berechneten Kräften wird dann der Zugkoeffizient ermittelt und mit den Daten der Referenz verglichen.
Für einen Zylinder wird der Zugkoeffizient wie folgt berechnet:
Dabei ist L die Zylinderlänge und d der Zylinderdurchmesser.

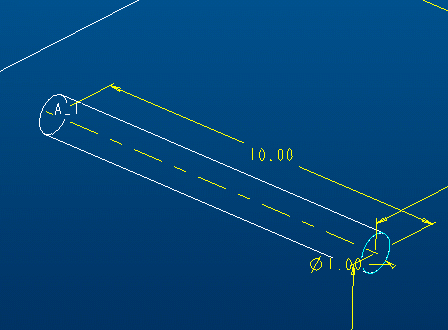

Geometrie und Randbedingungen
L = 20 Zoll (es wird eine symmetrische Geometrie verwendet)
d = 1.0 Zoll.
Der Zylinder ist von einem Quader umgeben, der 10 Zoll vom Ende des Zylinders und 20 Zoll oberhalb, unterhalb, an den Einlass- und Auslassenden hat.
Ergebnisse
Die Reynolds-Zahl (auf Basis des Zylinderdurchmessers) beträgt 105. Der Zugkoeffizient wird aus der Zugkraft berechnet:
| Benchmark | 2015: Build 20131223 | % Fehler | 2016: Build 20150209 | % Fehler | |
| Re=10^5 | CD = 0.91 | 0.913 | 0.318 | 0.901 | 0.993 |
