In diesem Schritt wird das Ventilmodell in Autodesk® CFD geöffnet.
1. Starten Sie Autodesk® CFD und klicken Sie auf Neu.
2. Klicken Sie im Dialogfeld Neue Designstudie auf Durchsuchen...

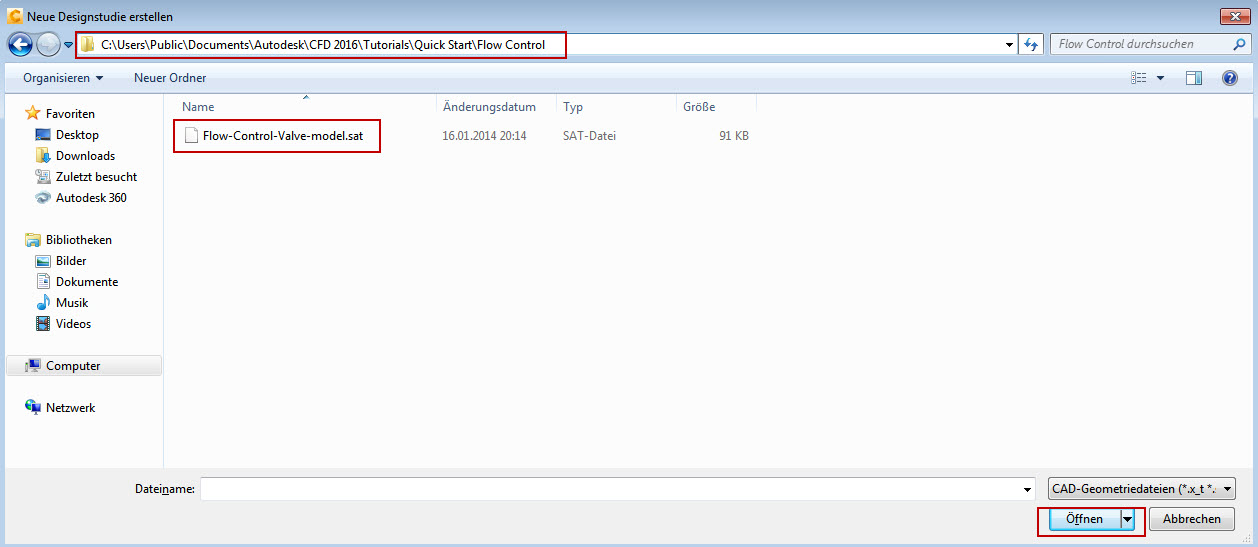

3. Gehen Sie zu C:\Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2016\Tutorials\Quick Start\Flow Control und wählen Sie Flow-Control-Valve-model.sat aus. Klicken Sie auf Öffnen.
Sie verwenden CFD Flex?
Gehen Sie zu C:\Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2016 Flex\Tutorials\Quick Start\Flow Control.

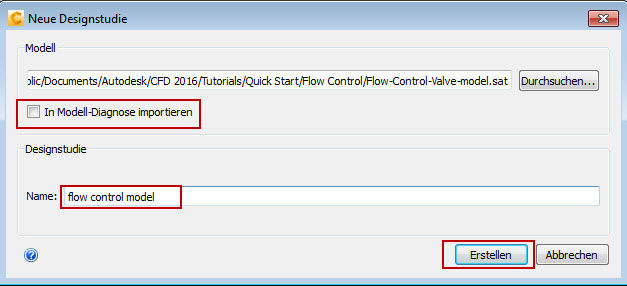

4. Geben Sie im Dialogfeld Neue Designstudie einen Namen unter Name ein, vergewissern Sie sich, dass In Modelldiagnose importieren deaktiviert ist, und klicken Sie auf Erstellen:
5. Die Geometrie wird in Meter importiert, die Einheit muss in mm geändert werden. Vorgehensweise:
- Klicken Sie mit der rechten Maustaste auf den Zweig Geometrie der Designstudienleiste, wählen Sie Längeneinheiten aus, und klicken Sie auf mm.
- Vergewissern Sie sich, dass im Dialogfeld "Einheiten ändern" die Option Einheiten ändern aktiviert ist, und klicken Sie auf OK.

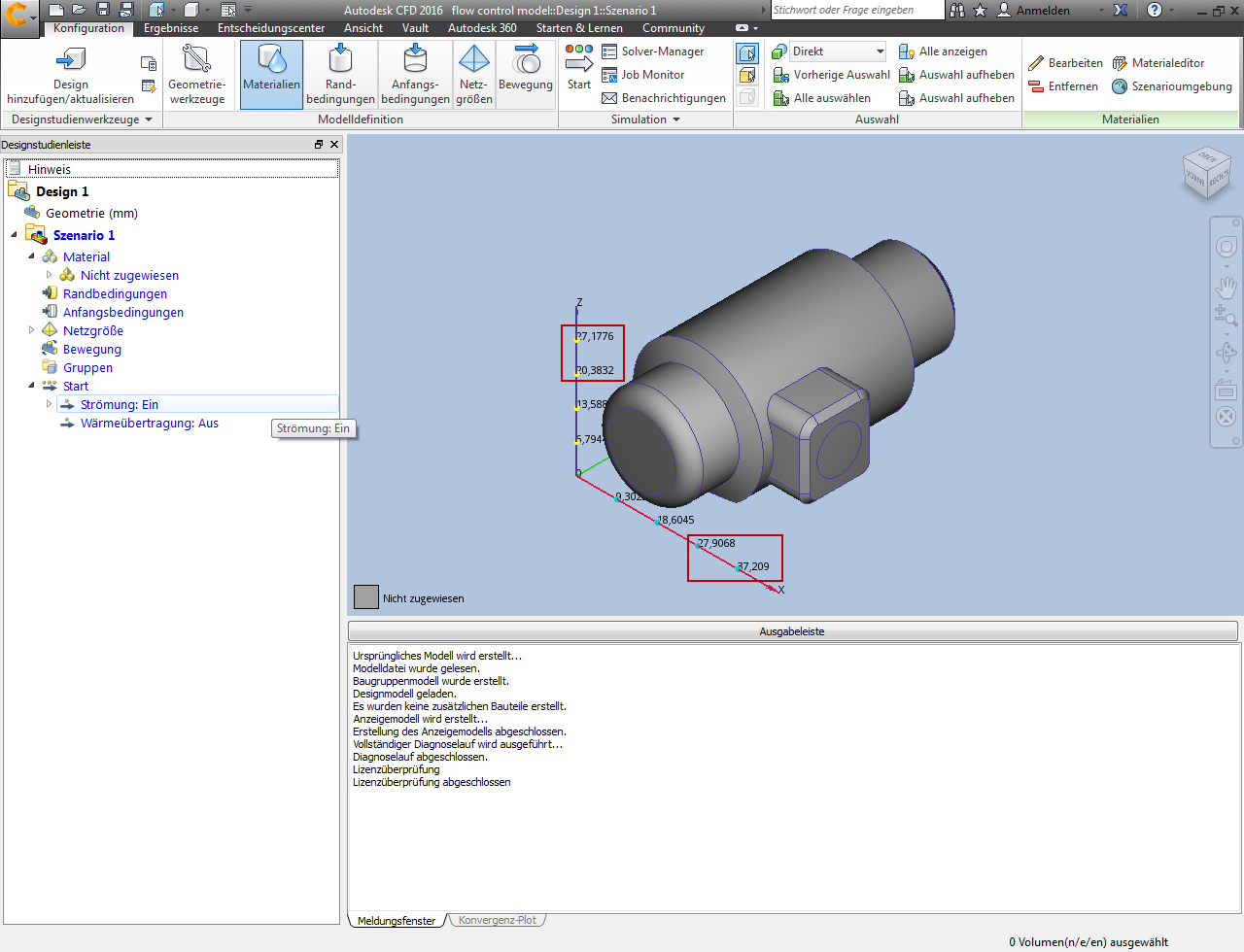

So sollte das Ergebnis aussehen:
Autodesk® CFD sollte gestartet werden, und das Modell sollte angezeigt werden. Beachten Sie die Dimensionswerte auf den Achsen:
