Verwenden Sie diesen Schritt, um von Autodesk® Inventor, SolidWorks, PTC® Creo oder UGNX aus zu starten.
Schritt 1: Starten Sie CAD und öffnen Sie das Modell
Öffnen Sie die Baugruppe Axiales Sperrventil aus diesem Ordner:
Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2016\Lernprogramme\<cad>\axial-check-valve
Anmerkungen:
- <cad> ist Inventor, SolidWorks, PTC Creo oder UGNX.
- In Autodesk® CFD Flex befindet sich das Lernprogramm im Ordner Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD Flex 2016\Lernprogramme\<cad>\axial-check-valve.
Schritt 2: Starten des Modells
Klicken Sie auf den Befehl, um das Aktive Modell zu starten.

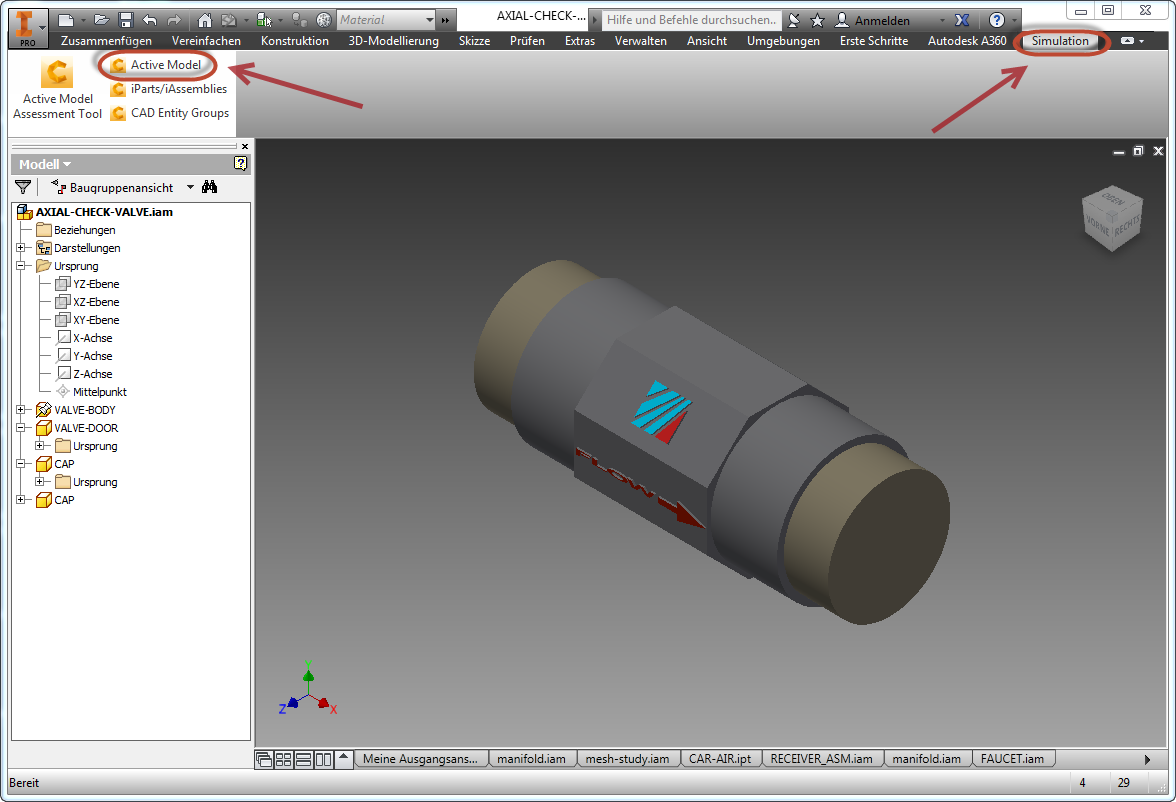

Wenn Sie das Modell z. B. aus Autodesk® Inventor heraus starten, klicken Sie auf Simulation und Aktives Modell:
Schritt 3: Erstellen der Designstudie
Das Dialogfeld Designstudien-Manager wird geöffnet. Behalten Sie für das Lernprogramm die Vorgabeeinstellungen für Designstudienname, Designname, Szenarionameund Designstudienpfad bei.
Klicken Sie auf Starten.
Autodesk® CFD startet und erstellt die Designstudie für das Lernprogramm.
Anmerkung: Wenn das Dialogfeld Geometriewerkzeuge angezeigt wird, schließen Sie es, bevor Sie mit dem nächsten Schritt fortfahren.
