Verwenden Sie diesen Schritt für das Starten aus Autodesk® Inventor, SolidWorks, PTC® Creo oder UGNX.
Schritt 1: Starten der CAD-Anwendung und Öffnen des Modells
Öffnen Sie die Baugruppe Module aus diesem Ordner:
Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2016\Tutorials\<CAD-Anwendung>\module
Anmerkungen:
- <CAD-Anwendung> steht für Inventor, SolidWorks, PTC Creo oder UGNX.
- Wenn Sie Autodesk® CFD Flex verwenden, befindet sich das Lernprogramm im Ordner Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD Flex 2016\Tutorials\<CAD-Anwendung>\module.
Schritt 2: Starten des Modells
Klicken Sie auf den Befehl zum Starten des Aktiven Modells.

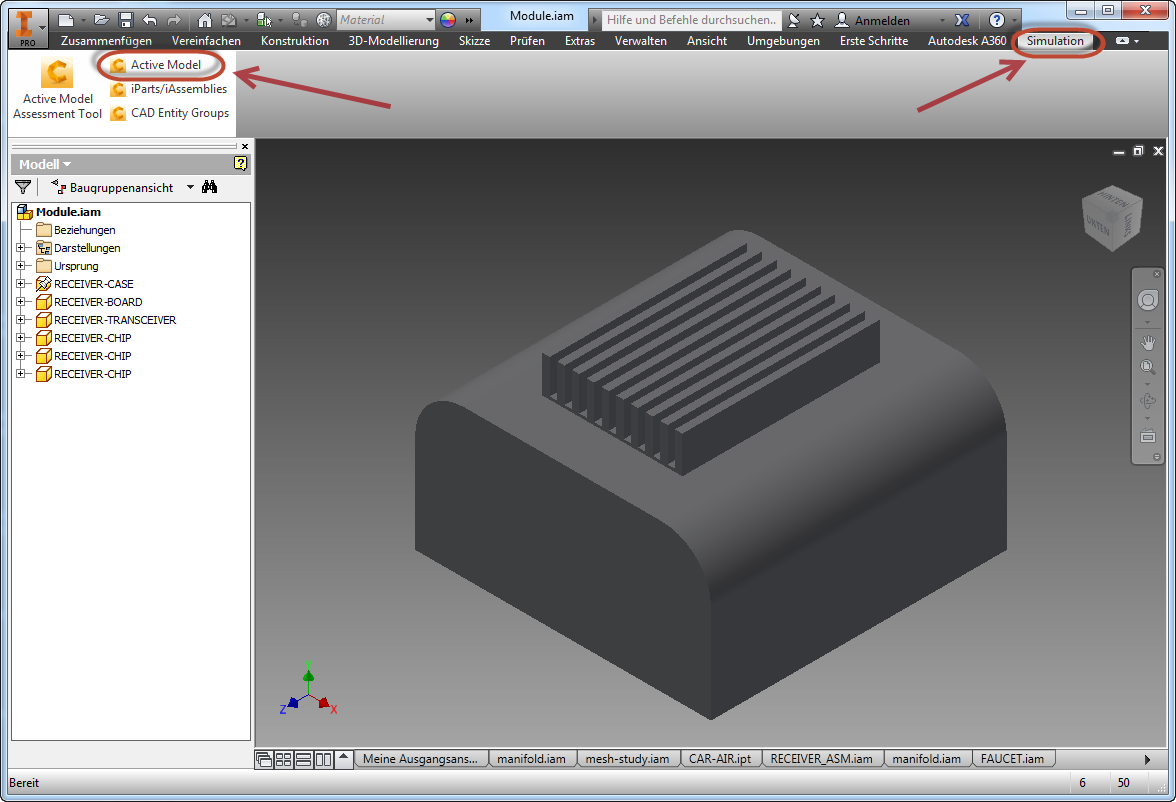

Wenn Sie z. B. das Modell aus Autodesk® Inventor starten, klicken Sie auf Simulation und Aktives Modell:
Schritt 3: Erstellen der Designstudie
Das Dialogfeld Designstudien-Manager wird geöffnet. Für die Zwecke des Lernprogramms belassen Sie Designstudienname, Designname, Szenarionameund Designstudienpfad als Vorgaben.
Klicken Sie auf Starten.
Autodesk® CFD startet und erstellt die Designstudie für das Lernprogramm.
Anmerkung: Wenn das Dialogfeld Geometriewerkzeuge angezeigt wird, schließen Sie es, bevor Sie mit dem nächsten Schritt fortfahren.
