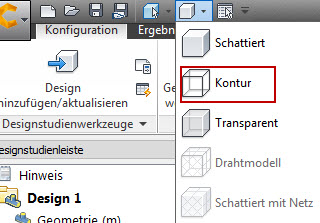

Dieser Vorgang unterstützt Sie beim Fokussieren des Netzes im Wirbel, in dem signifikante Strömungsgradienten vorliegen. Starten Sie durch Öffnen des Modells als Kontur:
Führen Sie zum Erstellen eines Netzverfeinerungsbereichs EINEN der folgenden Schritte aus:
- Klicken Sie mit der linken Maustaste, und klicken Sie auf das Symbol Bereiche:
- Klicken Sie auf Bereiche in der kontextabhängigen Gruppe Autom. Größenbestimmung:
Klicken Sie im Dialogfeld Netzverfeinerungsbereiche auf die Schaltfläche Hinzufügen.

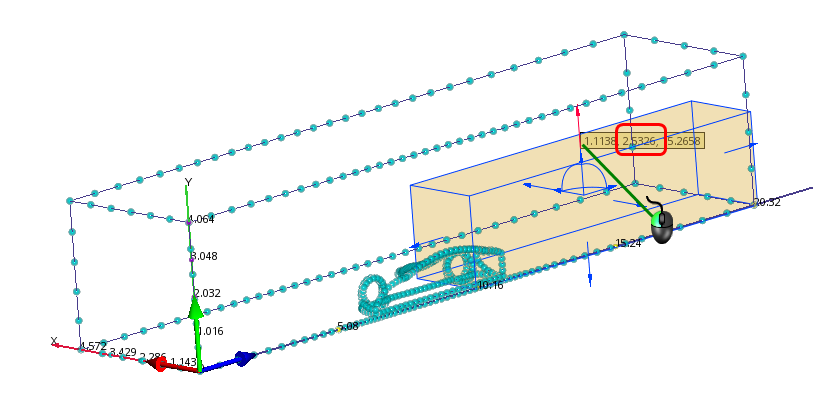

Um die Größe des Volumens zu ändern, klicken Sie mit der linken Maustaste und ziehen Sie jeden Ziehpunkt:
+X = 2.25
-X = 0
+Y= 2.5
-Y = 0
+Z = 18.0
-Z = 10
Deaktivieren Sie das Kontrollkästchen Gleichförmig.
Klicken Sie auf Lokale Netzgröße abrufen.
Klicken Sie auf Änderungen verbreiten.
Klicken Sie auf OK.
