Festlegen der Knotennummern

Beim Einrichten der Frequenzantwortanalyse müssen Sie die Knotennummern festlegen, an denen die Kraft einwirkt, wenn wir davon ausgehen, dass die Last nicht nur auf die Bodenbewegung beschränkt ist. Die Knotennummern finden Sie in der Ergebnisanzeige.

1. Klicken Sie auf die Registerkarte Ergebnisse oberhalb des Browsers (Strukturansicht), um die Ergebnisanzeige zu öffnen.
2. Deaktivieren Sie die Option Ergebniskonturen Verschiebung Verschobene anzeigen Verschobene anzeigen, um nur das unverschobene Modell anzuzeigen.
3. Die Knotennummern können einfacher gelesen werden, wenn Sie die Anzeige aller Netz- und Elementlinien deaktivieren und die Ergebniskonturfarben entfernen. Gehen Sie dazu wie folgt vor:
   1. Wählen Sie Ansicht Darstellung Visueller Stil Schattiert.
   2. Wählen Sie Ergebniskonturen Andere Ergebnisse Keine.

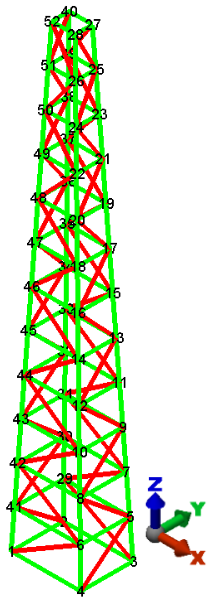

4. Aktivieren Sie die Option Ergebnisoptionen Ansicht Nummern anzeigen Knotennummern. Das Modell sollte wie in der folgenden Abbildung aussehen.

5. Notieren Sie die Knotennummern der vier obersten Knoten des Modells, wie sie in Ihrer Anzeige zu sehen sind.
