Hinzufügen der Querträger

Da die Querschnittsfläche der diagonalen Querträger sich von den horizontalen und vertikalen Elementen unterscheidet, müssen sie in einem anderen Bauteil platziert werden.

1. Klicken Sie auf  Ansicht Navigieren Ausrichtung Vorderansicht.
2. Wählen Sie Zeichnen Zeichnen Linie.
   1. Deaktivieren Sie das Kontrollkästchen Als Konstruktion verwenden.
   2. Geben Sie 2 in das Feld Bauteil ein.
   3. Beginnen Sie bei der unteren linken Ecke, und klicken Sie abwechselnd links und rechts auf die Scheitelpunkte. Bewegen Sie sich so aufwärts am Mast entlang, um die diagonalen Elemente zu erstellen. Die Linien rasten am nächsten Endpunkt ein. Mit anderen Worten, die Linien rasten nicht an der Rückseite des Masts ein, sondern auf der Ihnen zugewandten Seite. Wenn Sie ganz oben angelangt sind, wird das Modell wie in der folgenden Abbildung angezeigt.



   4. Drücken Sie die ESC-Taste, um die aktuelle Linie zu beenden.
3. Klicken Sie auf Ansicht Navigieren Ausrichtung Rechtsansicht.
   1. Beginnen Sie bei der unteren linken Ecke, und klicken Sie abwechselnd links und rechts auf die Scheitelpunkte. Bewegen Sie sich so aufwärts am Mast entlang, um die diagonalen Querträger zu erstellen.
   2. Drücken Sie die ESC-Taste, um die aktuelle Linie zu beenden.
4. Klicken Sie auf Ansicht Navigieren Ausrichtung Rückansicht.
   1. Beginnen Sie bei der unteren linken Ecke, und klicken Sie abwechselnd links und rechts auf die Scheitelpunkte. Bewegen Sie sich so aufwärts am Mast entlang, um die diagonalen Querträger zu erstellen.
   2. Drücken Sie die ESC-Taste, um die aktuelle Linie zu beenden.
5. Klicken Sie auf Ansicht Navigieren Ausrichtung Linksansicht.
   1. Beginnen Sie bei der unteren linken Ecke, und klicken Sie abwechselnd links und rechts auf die Scheitelpunkte.  Bewegen Sie sich so aufwärts am Mast entlang, um die diagonalen Querträger zu erstellen.
   2. Drücken Sie zweimal ESC, um den Linienbefehl zu beenden.
6. Klicken Sie auf Ansicht Navigieren Ausrichtung Isometrische Ansicht.

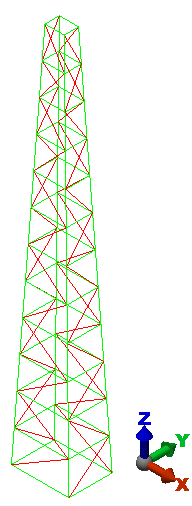

   Der Mast sollte wie in der folgenden Abbildung angezeigt werden.



7. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Speichern, um das Modell zu speichern.

Dieses Lernprogramm ist jetzt abgeschlossen. Sie können dieses Modell auch im Lernprogramm Eigenfrequenz des Gittermasts – Modalanalyse verwenden.
