Analysieren des Modells

1. Wählen Sie Ansicht Navigieren Ausrichtung Isometrische Ansicht.
2. Wählen Sie Analyse Analyse Simulation ausführen.

   Die Analyse erfolgt. Das Modell wird unter Ergebnissen angezeigt.

   Wichtig: Die für eine Modalanalyse angezeigten Verschiebungsergebnisse dienen ausschließlich zur Demonstration der Formen der Schwingungsmodi. Sie sind auf keine bestimmte strukturelle Erregung oder Last skaliert. Die absoluten Verschiebungswerte sind daher ohne Bedeutung.

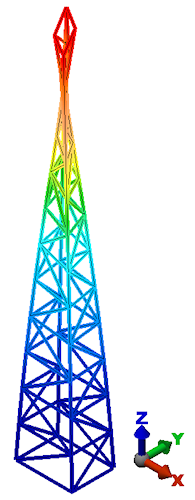

   Anmerkung: Wenn Ihr Modell andere Farben aufweist als die folgende Abbildung (z. B. nur grün und rot), müssen Sie die normalisierten Verschiebungsergebnisse aktivieren (ErgebniskonturenNormalisierte Verschiebung Verschiebung). Wenn Sie zudem die unten abgebildete Form nicht sehen, kann es sein, dass Ihr Computer die Schwingungsmodi um 180° phasenverschoben in Bezug auf diesen Punkt im Schwingungszyklus anzeigt. Um den vollständigen Schwingungszyklus zu sehen, gehen Sie wie folgt vor:

   1. Klicken Sie auf Ergebniskonturen Aufnahmen Starten. Jetzt sollten Sie sehen, wie die Struktur die gezeigte Form während des Schwingungszyklus durchläuft.
   2. Klicken Sie auf Ergebniskonturen Aufnahmen Stopp, wenn Sie die Untersuchung der Schwingungsmodi abgeschlossen haben.
