Mittelflächenvernetzung des Modells

Als Nächstes soll ein Netz auf der Mittelfläche des Modells erstellt werden, um das Bauteil mithilfe von Schalenelementen analysieren zu können.

Klicken Sie auf Netz Netz 3D-Netzeinstellungen. Das Dialogfeld Netzeinstellungen des Modells wird angezeigt.
1. Wählen Sie die Option Mittelebene.
  Anmerkung: Mit dieser Option wird das ursprüngliche CAD-Bauteil auf eine Gruppe einzelner Flächen reduziert, die sich auf den Mittelflächen der ursprünglichen Volumenkörper befinden. Danach wird die Dicke nicht mithilfe von Geometrie dargestellt, sondern sie wird über die Definitionen der Schalenelemente festgelegt. Dies ist NICHT mit der Schalenvernetzung zu verwechseln, bei der auf jeder Fläche des ursprünglichen CAD-Modells Schalenelemente platziert werden. Bei der Schalenvernetzung eines rechteckigen Prismas beispielsweise würde ein leerer Quader mit sechs Schalenelementflächen entstehen. Ein Mittelflächennetz desselben Objekts würde zu einer einzelnen Fläche von Schalenelementen mit einer definierten Stärke führen, die der Stärke des ursprünglichen CAD-Bauteils entspricht.
2. Klicken Sie auf die Schaltfläche Optionen.
  1. Wählen Sie in der Dropdown-Liste Typ den Eintrag Absolute Netzgröße.
  2. Geben Sie 0.25 in das Feld Größe ein.
  3. Klicken Sie auf OK, um die Netzoptionen zu übernehmen.
3. Klicken Sie auf die Schaltfläche Netzmodell. Die Vernetzung wird gestartet.

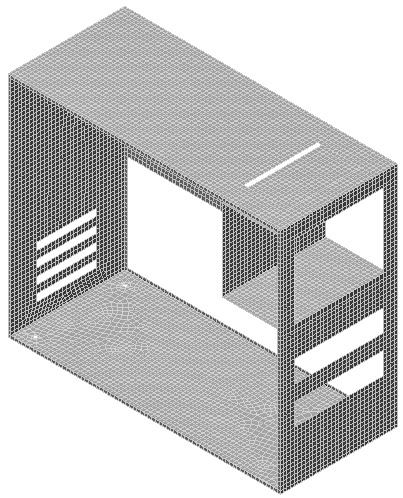

Wenn Sie zur Überprüfung der Netzergebnisse aufgefordert werden, klicken Sie auf Nein. Das Netzmodell wird wie in der folgenden Abbildung angezeigt.
Mit den Befehlen Ansicht Navigieren Umkreisen Umkreisen, Ansicht Navigieren Zoom Zoom und/oder Ansicht Navigieren Schwenken können Sie das Netz in verschiedenen Bereichen des Modells anzeigen.
Klicken Sie im Schnellzugriff-Werkzeugkasten auf Speichern, um das Modell zu speichern.

Dieses Lernprogramm ist jetzt abgeschlossen. Sie können das vernetzte Modell im Lernprogramm Computergehäuse – Statische Spannungsanalyse verwenden.
