Als Nächstes überprüfen Sie die Axial- und Biegespannungen der Balken.
- Wählen Sie
Ergebniskonturen

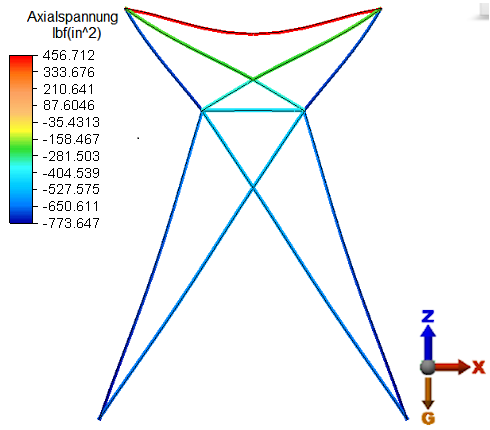

Spannung Balken und Stab Axiale Spannung. Der maximale Wert für die Zugspannung beträgt ca. 457 psi. Der maximale Wert für die Druckspannung ist ca. -774 psi.
- Wählen Sie
Ergebniskonturen Spannung Balken und Stab Biegung um Achse 2. Der maximale Wert für die Zugspannung beträgt 20,329 psi. Der maximale Wert für die Druckspannung ist -27,686 psi. - Wählen Sie
Ergebniskonturen Spannung Balken und Stab Biegung um Achse 3. Der maximale Wert für die Zugspannung beträgt 13,889 psi. Der maximale Wert für die Druckspannung ist -9,314 psi. - Wählen Sie
Ergebniskonturen Spannung Balken und Stab Höchste Spannung. Dieser Befehl zeigt die kombinierten Axial- und Biegespannungen an. Der maximale Wert für die Zugspannung beträgt 28,142 psi. Der maximale Wert für die Druckspannung ist -15,295 psi. - Klicken Sie im Schnellzugriff-Werkzeugkasten auf
Speichern, um das Modell zu speichern.
Dieses Lernprogramm ist jetzt abgeschlossen. Sie können mit dem Lernprogramm Balkenmast – Analyse der kritischen Knicklast fortfahren, um zu sehen, ob die in dieser Analyse angewendeten Lasten eine geometrische Instabilität der Struktur bewirken können.
