Überprüfen der Ergebnisse

Betrachten Sie nun die Spannungsverteilung bei 0.25 Sekunden, wenn die Spitzenspannung auftritt, und erstellen Sie ein Diagramm der Spannung im Zeitverlauf am höchstbelasteten Knoten.

1. Klicken Sie auf  Ergebniskonturen Optionen für Lastfall Lastfall Festlegen.
   1. Geben Sie in das Feld Lastfall eingeben den Wert 9 ein.

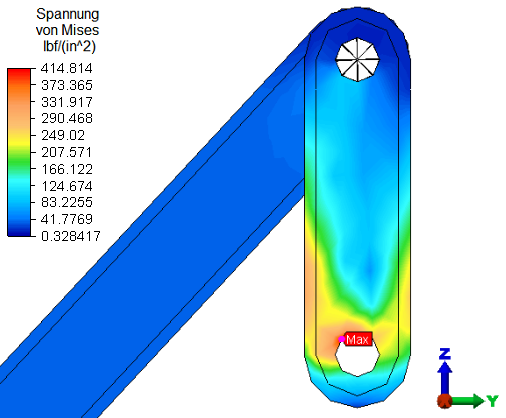

   2. Klicken Sie auf OK. Die Ergebnisse bei 0.25 Sekunden (Zeitschritt 9 von 36) werden angezeigt. Die maximale Von-Mises-Spannung beträgt ungefähr 410 psi.
2. Aktivieren Sie  Ergebnisse abfragen Sonden Maximum. Eine Sonde wird im Modell angezeigt.
3. Verwenden Sie Ansicht Navigieren Zoom Fenster, um in das Ende der Kurbel hineinzuzoomen, wo die höchste Spannung auftritt.
4. Klicken Sie im Browser mit der rechten Maustaste auf die Überschrift Bauteil 5 und deaktivieren Sie die Option Sichtbarkeit. Sie möchten nur ein Diagramm der Kurbelspannung erstellen, nicht der Spannung in Kurbel und Gelenk.
5. Während die Befehle Auswahl Form Punkt oder Rechteck und  Auswahl Auswählen Knoten aktiv sind, wählen Sie den Knoten aus, der laut Sonde die höchste Last erfährt.

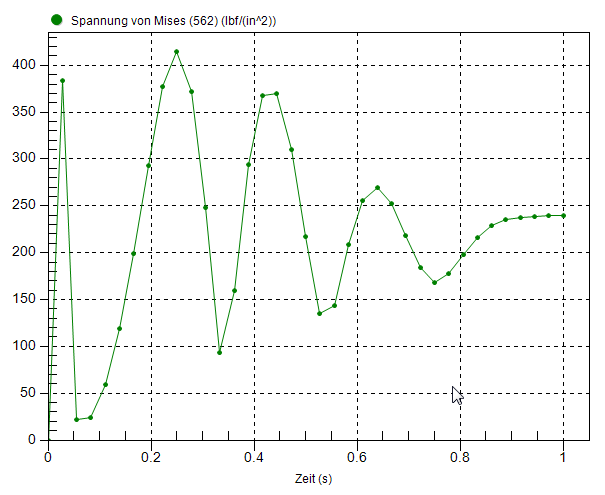

6. Klicken Sie mit der rechten Maustaste in den Anzeigebereich, und wählen Sie Graphenwert(e). Die Spannung im Vergleich zur Zeit für den ausgewählten Knoten wird angezeigt, wie unten dargestellt.

7. Klicken Sie im Browser auf die Überschrift 2 <Spannung> unter Präsentationen , um zum vorherigen Ergebnisdiagramm zurückzukehren.
8. Deaktivieren Sie Ergebnisse abfragen Sonden Maximum.
9. Klicken Sie auf Ansicht Navigieren Einschließen (alles einfassen), um das Modell in den Anzeigebereich einzupassen.
