Im Autodesk Simulation-Menü gibt es für einige der CAD-Systeme, in denen eine Direktübertragung möglich ist, einen Befehl mit dem Namen Modell vereinfachen. Mit diesem Befehl können Sie alle Elemente in Ihrem CAD-Modell unterdrücken, die für das FEM-Modell nicht erforderlich sind.
Verwenden Sie die Elementunterdrückung, um kleine Details aus dem Modell zu entfernen, die keine Auswirkungen auf die Ergebnisse einer Analyse haben. Wenn diese kleinen Details im Modell gelassen werden, kann dies dazu führen, dass bei der Netzgenerierung ein weniger gutes Netz generiert wird als ohne die Details möglich wäre. Dies bewirkt einige unnötige Probleme: zusätzliche Zeit zur Netzgenerierung um die Elemente, möglicherweise fehlerhafte Elemente in Elementnähe und zusätzliche Zeit, um die Analyse durchzuführen.
Im Folgenden finden Sie eine Reihe von Abbildungen, die zeigen, wann die Elementunterdrückung sinnvoll sein kann.

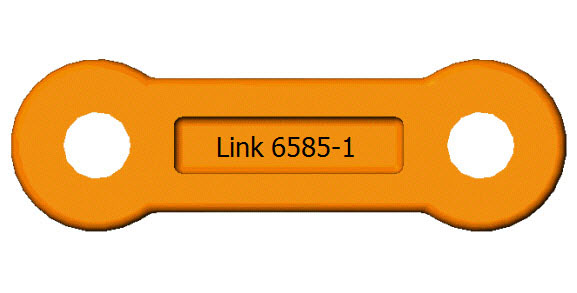

Zeigt auf das Bauteil aufgedruckten Text

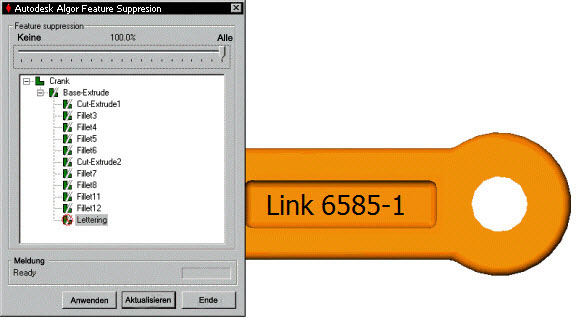

Zeigt das Autodesk Simulation-Elementunterdrückungsfenster zusammen mit dem Bauteil

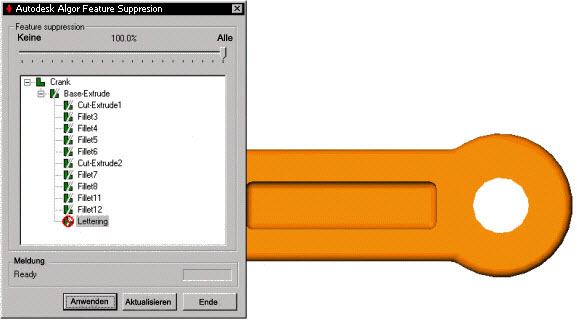

Das Buchstabenobjekt wurde unterdrückt.
Nach dem Unterdrücken der unnötigen Details kann das Dialogfeld Autodesk Simulation - Elementunterdrückung geschlossen werden, und Sie können Simulation starten aus dem Autodesk Simulation-Pulldown-Menü auswählen, um das Bauteil ohne die unterdrückten Elemente zu übertragen.
