Cuando se publican datos en Autodesk MapGuide
, se crea una base de datos de Microsoft Access (MDB) que contiene información sobre los datos de conjunto de propiedades y los objetos gráficos exportados.

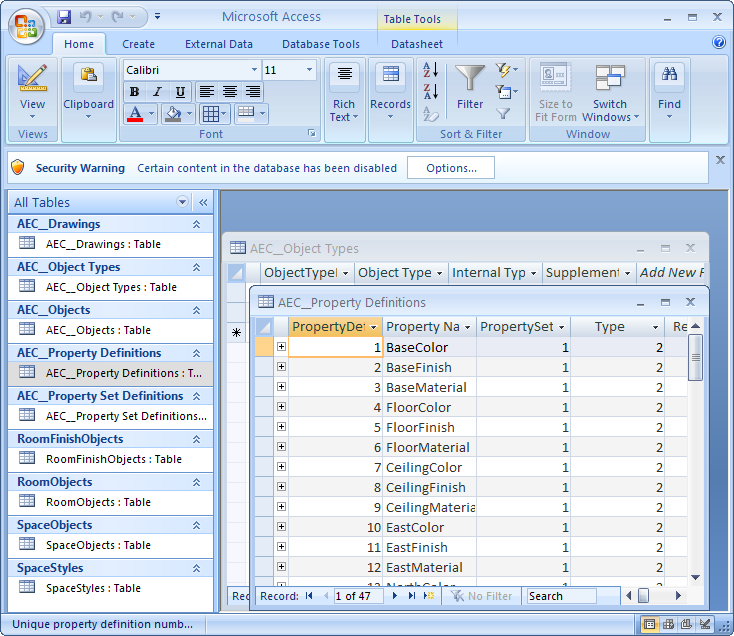

Archivo de base de datos exportado
| Nombre de tabla | Contenido |
|---|---|
| ADT_Drawings | Esta tabla contiene información sobre el dibujo del que se exportan los datos. Entre la información se encuentra el nombre, la ruta de acceso, la fecha de última modificación y las unidades del dibujo. |
| ADT_Object Types | Esta tabla ofrece una lista de los tipos y estilos de objeto contenidos en los datos exportados. Todos los tipos y estilos reciben una identificación, usada después para identificar los objetos en la tabla ADT_Objects. |
| ADT_Objects | Esta tabla contiene todos los objetos individuales contenidos en los datos exportados. |
| ADT_Property Set Definitions | Esta tabla contiene una lista de las definiciones de conjuntos de propiedades contenidas en los datos exportados. Cada definición de conjunto de propiedades recibe una identificación, que después se usa para identificar propiedades individuales. |
| ADT_Property Definitions | Esta tabla contiene todas las propiedades contenidas en los datos exportados. Para identificar propiedades individuales, use PropertySetId de la tabla ADT_Property Set Definitions. |
| <Objetos> | Por cada tipo de objeto que tiene datos de propiedad enlazados directamente a uno o más de sus objetos, se crea una tabla que contiene los objetos y sus datos de propiedad asociados. Por ejemplo, si un dibujo exportado contiene varias puertas con puertas con propiedades de profundidad y grosor de marco enlazadas, se crea una tabla DoorObjects con todas estas puertas y sus profundidades y grosores de marco. |
| <Objeto>Estilos | Por cada tipo de objeto que tiene datos de propiedad enlazados mediante un estilo de objeto, se crea una tabla que contiene los objetos y los datos de propiedad derivados de sus estilos. Por ejemplo, si un dibujo exportado contiene varias puertas con un estilo que controla la altura y anchura de celosía, se crea una tabla DoorStyles con todas las puertas de ese estilo y sus profundidades y grosores de celosía. |
Nota: Para acceder a una vista y descripción detalladas de las tablas individuales, seleccione una tabla en Microsoft Access, pulse el botón derecho del ratón y active la vista de diseño.
Access, pulse el botón derecho del ratón y active la vista de diseño. Cuando exporte datos a una base de datos MDB, asegúrese de que los nombres de definiciones de conjuntos de propiedades, de definición de propiedad y de capa cumplan los criterios siguientes.
- Los nombres no pueden superar los 64 caracteres, si son más largos se truncan tras los 64 caracteres.
- Los nombres no deben contener los caracteres especiales siguientes: punto (.), signo de exclamación (!), acento abierto (`) y corchetes ([]).
