Para crear un estilo de elemento estructural con el Asistente para estilo de elementos estructurales

Utilice este procedimiento para crear un estilo de elemento estructural con el Asistente para estilo de elementos estructurales. Puede crear una forma de elemento estructural dentro del estilo que se base en cualquiera de los diecinueve tipos de formas diferentes del Catálogo de elementos estructurales. Las unidades de dibujo actuales determinan las unidades del estilo que cree.

1. Seleccione la ficha Administrargrupo Estilo y visualizaciónAsistente para elementos estructurales..
2. Seleccione el tipo de forma de elemento estructural que desee crear y elija Siguiente.


   Selección de un tipo de forma de elemento estructural

3. Escriba las cotas de la forma y elija Siguiente.

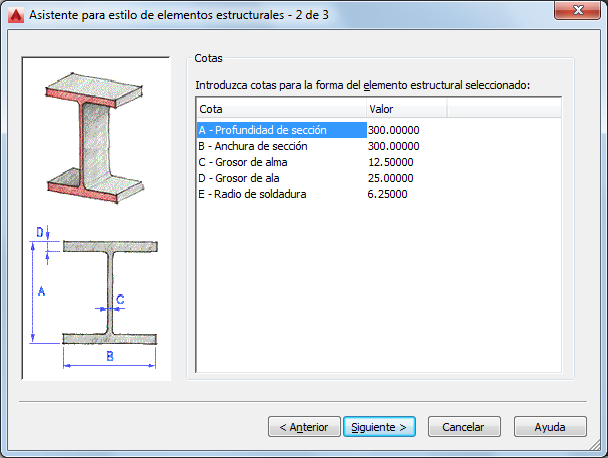

   Introducción de las cotas del elemento estructural

4. Escriba un nombre para el estilo de elemento estructural y pulse en Finalizar.

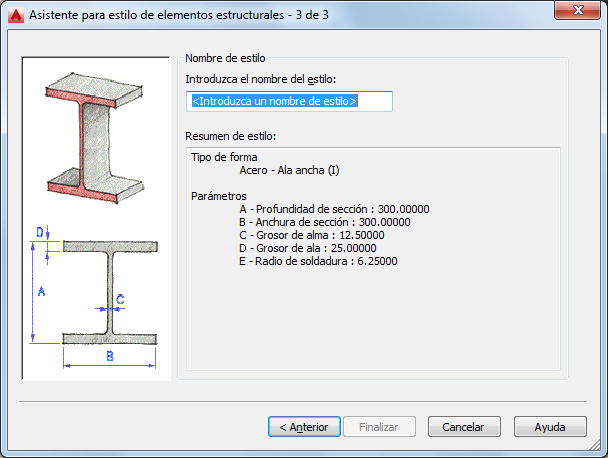

   Introducción del nombre del estilo de elemento estructural

   Los siguientes caracteres especiales no pueden utilizarse en los nombres de estilo:

   • Símbolos de menor y mayor que (< >)
   • Barras oblicuas e invertidas (/ \)
   • Comillas (")
   • Dos puntos (:)
   • Punto y coma (;)
   • Signos de interrogación (?)
   • Comas (,)
   • Asteriscos (*)
   • Barras verticales (|)
   • Signos de igual (=)
   • Comillas invertidas (`)

Puede acceder al estilo creado en el Administrador de estilos, crear una nueva herramienta de elemento estructural basada en el estilo, modificar una herramienta existente para utilizar ese estilo o aplicar el estilo a un elemento existente.
