Los siguientes puntos de cotas de muros se pueden especificar en el estilo de cota AEC:
Selección | Descripción | Ejemplo |
---|---|---|
Global | Acota los dos puntos exteriores de todos los muros acotados. |
![]() |
Longitud de muro: Contornos exteriores | Acota los contornos exteriores de los muros seleccionados. Cuando los bordes de muros se solapan, sólo se acotan aquellos cuya dirección coincida con la de la cota. |
![]() |
Longitud de muro: Longitud de muro | Acota la longitud de los muros en el conjunto de selección. |
![]() |

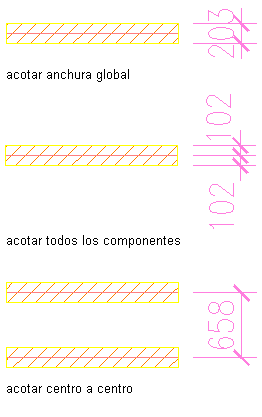

Grosor de muro: Global | Acota el grosor global de un muro. |
![]() |
Grosor de muro: Todos los componentes | Acota el grosor de cada componente de un muro. |
![]() |
Grosor de muro: Centro | Acota la línea central de un muro con un único componente o varios |
![]() |
Grosor de muro: De estilo | Acota los componentes del muro según la configuración del estilo de muro. |
![]() |
Grosor de muro: Estructural de estilo | Acota los componentes del muro estructural según la configuración del estilo de muro. |
![]() |
Intersecciones de muros | Acota los puntos de intersección de los muros conectados a los muros seleccionados. |
![]() |

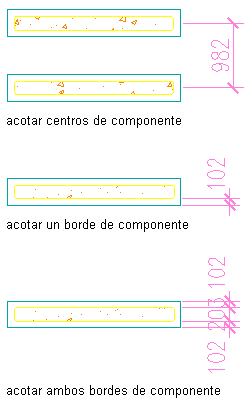

La acotación de componentes de muro puede especificarse en dos lugares: en el estilo de muro y en el estilo de cota AEC.
En el estilo de muro, puede definir la siguiente información para la cota:
En el estilo de cota AEC, se pueden definir las siguientes opciones adicionales o sustituir las opciones existentes para acotar componentes de muro:
