Para crear una forma personalizada de elemento estructural

Utilice este procedimiento para crear una forma personalizada para un elemento estructural basado en líneas que ha dibujado o insertado de otro modo en el área de dibujo.

1. En el área de dibujo, cree tres geometrías para definir la representación Plan Low Detail, Plan y Plan High Detail de la forma. Puede dibujar geometrías completamente nuevas o insertar geometrías a partir de las definiciones de formas existentes.

   Para Plan Low Detail, puede utilizar líneas, arcos, círculos o polilíneas. Para Plan y Plan High Detail, utilice polilíneas cerradas, splines, elipses o círculos. Tenga en cuenta que estas entidades no deben intersecar.

2. Seleccione un elemento estructural.
3. Elija la ficha Elemento estructuralgrupo Forma de elementoEditar estilo de forma.

   El Administrador de estilos aparece con la carpeta Objetos arquitectónicos abierta y la opción Definiciones de forma de elemento estructural seleccionada.

4. Pulse con el botón derecho en Definiciones de forma de elemento estructural y elija Nuevo

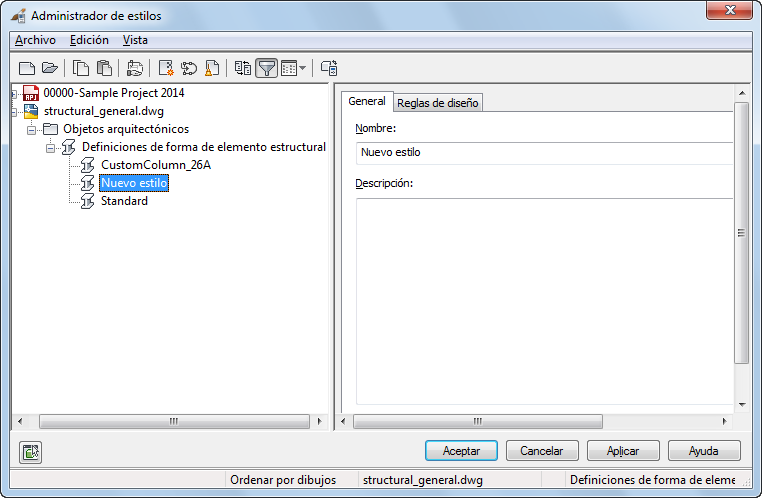

5. En el panel derecho del Administrador de estilos, seleccione la ficha General.


6. Escriba un nombre y una descripción para la nueva forma, y luego seleccione la ficha Reglas de diseño.
7. En Geometría de forma, seleccione Poco detallado y luego pulse .
8. En el área de dibujo, seleccione las líneas, arcos, círculos o polilíneas para definir la representación de visualización Plan Low Detail para la nueva forma y, a continuación, pulse Intro.
9. Seleccione un punto de inserción.

   La forma poco detallada se muestra en el visor bajo la ficha Reglas de diseño.

10. En Geometría de forma, seleccione Medianamente detallado y luego pulse .
11. En el área de dibujo, seleccione una polilínea cerrada, spline, elipse o círculo para definir la representación de visualización Plan para la designación de forma seleccionada.
12. Seleccione un punto de inserción o escriba c (centro de gravedad) o p (punto anterior) para colocar la forma seleccionada en el visor.
13. En Geometría de forma, seleccione High Detail y luego pulse .
14. En el área de dibujo, seleccione una polilínea cerrada, spline, elipse o círculo para definir la representación de visualización Plan High Detail muy detallado para la forma.
15. Seleccione un punto de inserción, o escriba c (centro de gravedad) o p (punto anterior) para colocar la forma seleccionada en el visor.
16. Si desea crear un nuevo estilo de elemento estructural a partir de la forma, pulse , escriba un nombre para el nuevo estilo y pulse Aceptar.
17. Pulse Aceptar para agregar la nueva forma a la lista Definiciones de forma de elemento estructural y cerrar el Administrador de estilos.

    Ahora la nueva forma se puede agregar a los estilos de elementos estructurales.
