RECTANG (comando)

Crea una polilínea rectangular.

Buscar

Crea una polilínea rectangular a partir de los parámetros de rectángulo especificados (longitud, anchura, rotación) y el tipo de esquinas (empalme, chaflán o cuadrado).

Se muestran las siguientes solicitudes.

Parámetros actuales: Rotación = 0

Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]: Designe un punto o introduzca una opción

Primera esquina

Especifica una esquina del rectángulo.

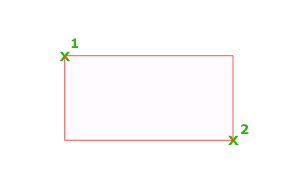

Esquina opuesta

Crea un rectángulo tomando los puntos precisados como esquinas diagonalmente opuestas.

Área

Crea un rectángulo utilizando el área y una longitud o una anchura. Si las opciones Chaflán o Empalme están activas, el área incluye el efecto de los chaflanes o empalmes de las esquinas del rectángulo.

Cotas

Crea un rectángulo usando valores de altura y anchura.

Rotation

Crea un rectángulo con el ángulo de rotación especificado.

Chaflán

Establece las distancias de chaflán para el rectángulo.

Elevación

Precisa la elevación del rectángulo.

Empalme

Determina el radio de empalme del rectángulo.

Altura de objeto

Precisa la altura de objeto del rectángulo.

Grosor

Especifica la anchura de polilínea del rectángulo que debe trazarse.
