Crea una definición de tipo de línea en función de los objetos seleccionados y los almacena en el archivo de definición de tipo de línea (LIN) especificado.
Un tipo de línea es una serie de repetición de trazos, puntos, formas y objetos de texto. Con los comando POL, LINEA, PUNTO, TEXTO y FORMA, dibuje una aproximación del tipo de línea; a continuación, seleccione el objeto en la solicitud Designe objetos en MKLTYPE. Puede definir los tipos de línea simples y complejos con MKLTYPE. Para definir un tipo de línea complejo, incluya objetos de forma o texto en la selección. Con MKSHAPE se pueden crear formas simplemente mediante la selección de objetos.
Comando: MKLTYPE
Select a ".LIN" file: <C:\Express\Drawings\acad.lin>: Introduzca un archivo de tipo de línea y una ruta de carpeta
Enter linetype name: Especifique un nombre de tipo de línea
Linetype description: Especifique una descripción de tipo de línea
Starting point for line definition: Especifique un punto inicial
Ending point for line definition: Especifique un punto final
Select objects: Seleccione un objeto de texto, línea, polilínea, punto o forma
Notas
- Si selecciona un archivo LIN existente, el cuadro de diálogo Archivo le advertirá de que dicho archivo se reemplazará; sin embargo, en realidad el archivo se agregará. Si opta por crear un tipo de línea con el mismo nombre que uno existente en el archivo LIN seleccionado, aparece una advertencia de sobrescritura. Si elige Sí, el tipo de línea se sobrescribe, pero el resto del archivo se mantiene intacto.
- Si intenta crear un tipo de línea que comience por un segmento vacío, el programa añadirá un punto al principio de la definición.
- En algunos casos, las polilíneas creadas con tipos de línea complejos muestran mejor las formas si PLINEGEN se establece en 1.
- Si crea un tipo de línea complejo con formas, solo puede seleccionar las formas que se encuentren en el plano XY del SCP actual y que no estén reflejadas.
Ejemplo
Cree un tipo de línea discontinua de agua fría.
Después de especificar el nombre de archivo, el nombre de tipo de línea y una descripción, seleccione puntos para mostrar los puntos inicial y final de la definición de línea:
Especifique los objetos de línea y texto que se utilizarán para definir el tipo de línea:

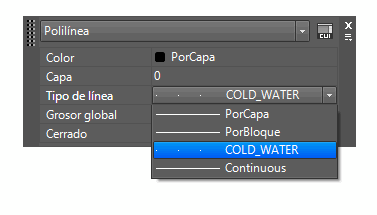

El tipo de línea se carga y ya está listo para su uso:
Archivo
mkltype.lsp
