Acerca del control de la visualización de aristas

Se pueden visualizar distintos tipos de arista usando distintos colores y tipos de línea. También es posible añadir efectos especiales como fluctuaciones y alargamientos de línea.

En un modelo sombreado o de estructura alámbrica, el estilo visual establece la visibilidad y el aspecto de las isolíneas, las aristas de faceta, las aristas de silueta, las aristas obstruidas y las aristas de intersección. Las aristas de faceta (las aristas que hay entre las caras planas que representan una superficie) sólo se muestran cuando el ángulo entre las facetas es más pequeño que el valor de ángulo de pliegue especificado.

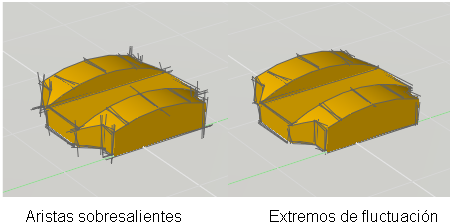

Los modificadores de arista, tales como el alargamiento de líneas y la fluctuación, generan el aspecto de un modelo que está aún en la fase conceptual. La fluctuación hace que las líneas parezcan bocetos hechos a lápiz. El alargamiento de las líneas produce el efecto de dibujo a mano.

Nota: Los estilos de trazado no están disponibles para objetos a los que se ha aplicado el modificador de arista Fluctuación.

Mostrar u ocultar líneas y aristas obstruidas

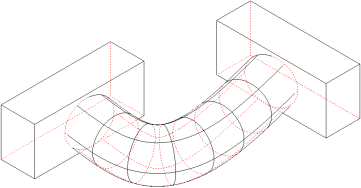

Las líneas obstruidas son líneas ocultas que se vuelven visibles mediante el cambio de su color y tipo de línea. En una vista 2D, es posible modificar la visualización del tipo de línea y el color de las líneas obstruidas con las variables de sistema OBSCUREDLTYPE y OBSCUREDCOLOR respectivamente.

Sólo se puede cambiar el color de las líneas obstruidas cuando éstas se ven parcial o totalmente.

Atención: Después de cambiar los parámetros de las líneas o aristas obstruidas, use el comando OCULTA para regenerar el dibujo y mostrar los cambios.
